Глава I Предисловие

Введение

Заявленное напряжение в Великобритании и Австралии в настоящее время, в результате Европейской гармонизации в 1995 году, составляет 230 В с допуском от +10% до -6%. Это означает, что напряжение питания теоретически может быть где угодно между 216,2 В и 253 В в зависимости от местных условий. Однако среднее напряжение, подаваемое из национальной сети, составляет 242 В по сравнению с номинальным европейским напряжением 230 В. Среднее напряжение питания в Северной Ирландии составляет около 239 В, а в Республике Ирландия — 235 В.

Примечания

Это заявление позволяет вам легко управлять и обслуживать систему. Установка, использование и обслуживание этого устройства должны строго соответствовать данному руководству.

1. Обязательно внимательно прочтите перед использованием

2. Во избежание травм и угроз безопасности устройство должно иметь прочные крепления.

3. Устройство нельзя устанавливать в местах с повышенной влажностью или температурой, а также там, где присутствуют легковоспламеняющиеся газы.

4. Вскрытие корпуса устройства делает гарантию недействительной.

Распаковка, хранение и передача

Распаковка

Оптимизация напряжения прошла строгую проверку перед отправкой с завода, но при транспортировке может быть повреждена. После распаковки проверьте;

1. Оптимизация напряжения для устранения повреждений

2. Руководство пользователя присутствует.

3. Сертификация присутствует

4. Изделия, поддерживающие детали и другие аксессуары для заказа (1 крышка клеммной коробки, 1 крышка переключателя)

Если обнаружатся какие-либо повреждения/отсутствующие детали, пожалуйста, сообщите нам.

Хранилище

Данный продукт следует хранить с учетом следующих условий.

1. Разместить в сухом и хорошо проветриваемом месте.

2. Температура окружающей среды -10℃ ~ 40oC

3. Относительная влажность менее 90% и вдали от капель конденсата.

4. Вдали от едких газов, жидкостей.

Умение обращаться

При транспортировке следует избегать сильных вибраций и ударов, всегда переносить упаковку так, как указано на коробке.

ГлаваⅡ Введение в продукт

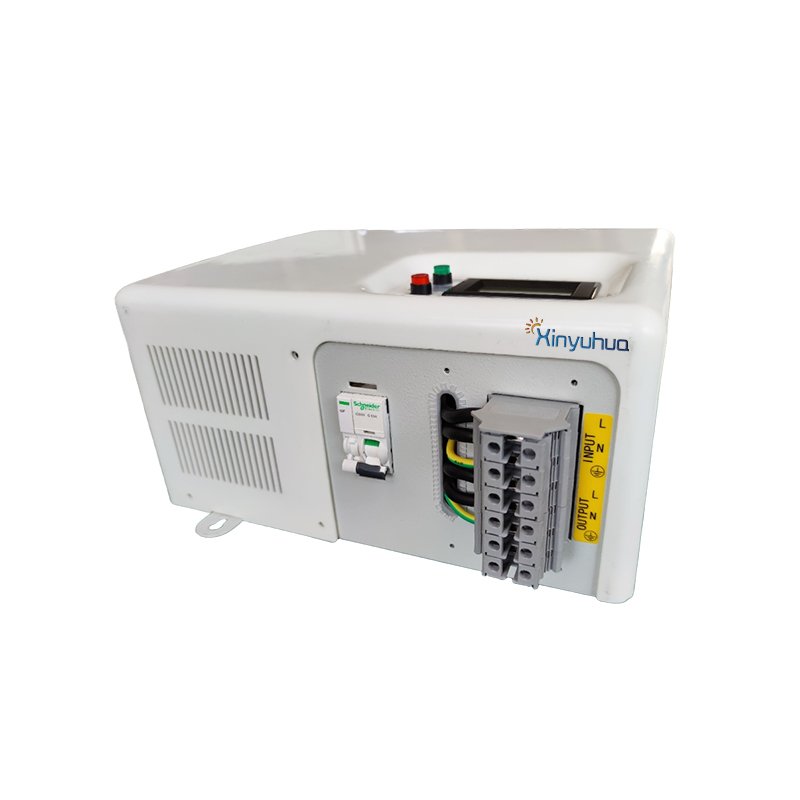

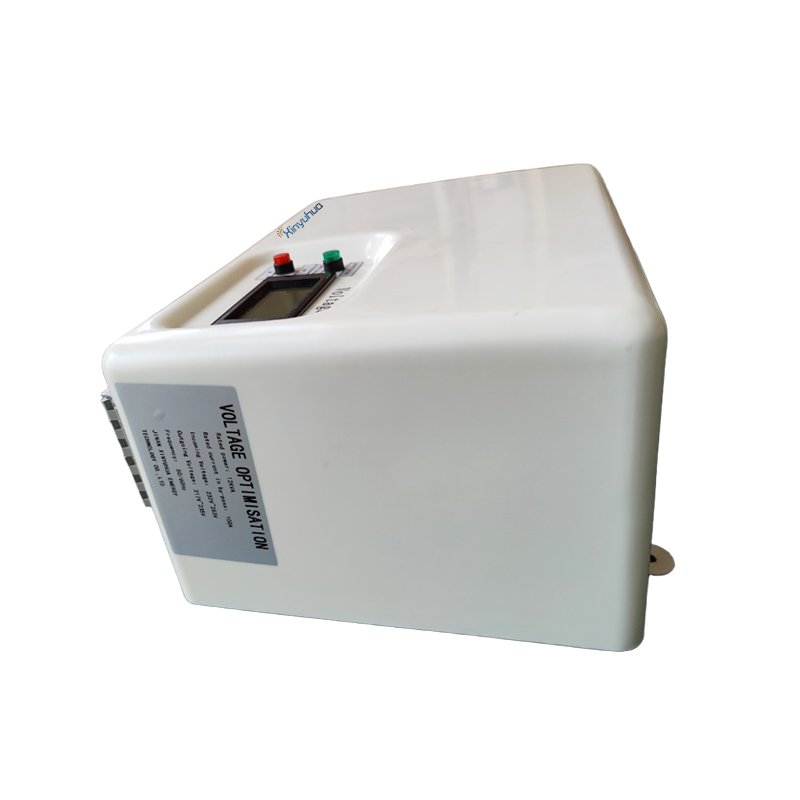

Основные характеристики

Принципиальная схема

Оптимизация напряжения подключается между главным изолятором и распределительным щитом, что оптимизирует подачу электроэнергии в ваш дом, снижая напряжение на приборах. (См. таблицу 2.2)

диаграмма 2.2

ГлаваⅢ Установка и эксплуатация

При установке агрегата необходимо обратить внимание на выбор места установки, хорошую вентиляцию, правильно настроенную нагрузку, выбор кабелей соответствующего сечения.

▲ Предупреждения: при установке держитесь за основание, несущая способность пластиковой крышки ниже, не используйте пластиковую крышку для перемещения устройства.

Проволока

Рекомендованные размеры кабеля

Ниже приведены рекомендуемые сечения кабелей питания,

Рекомендуемая площадь поперечного сечения кабеля указана в таблице 3.1）

Установка

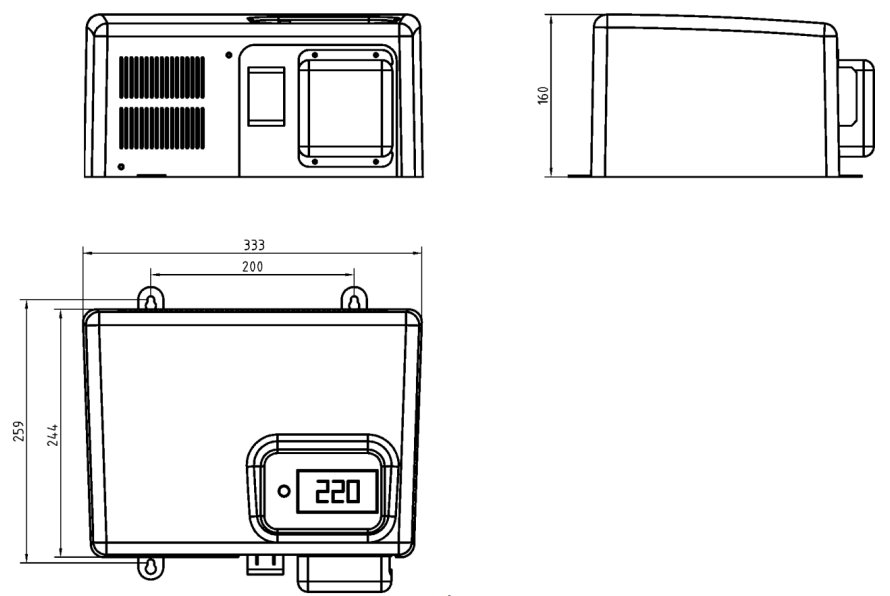

Габариты и установочные размеры (см. таблицу 3.1)

диаграмма 3.1

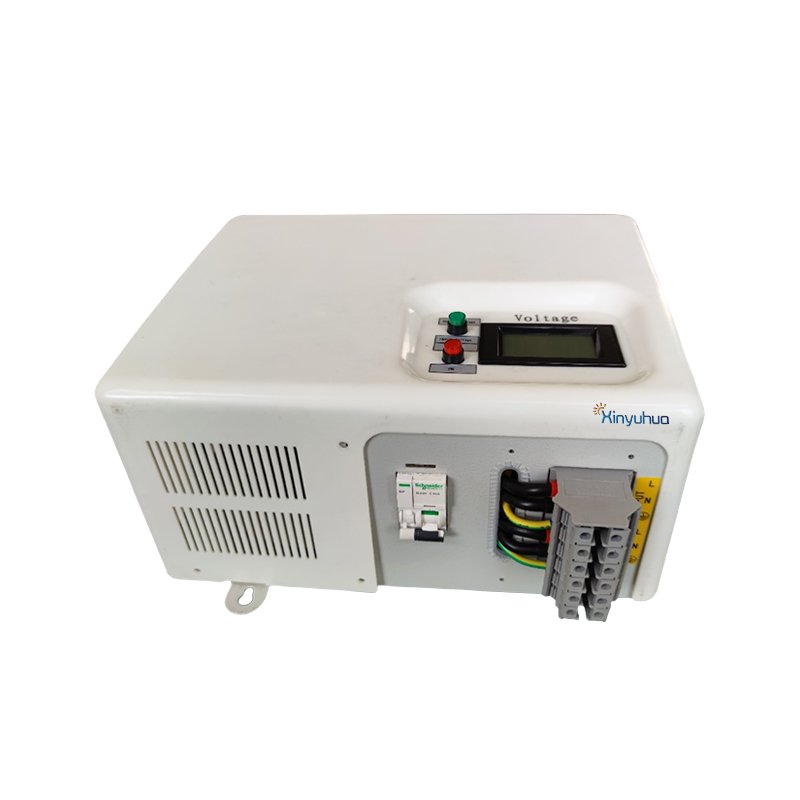

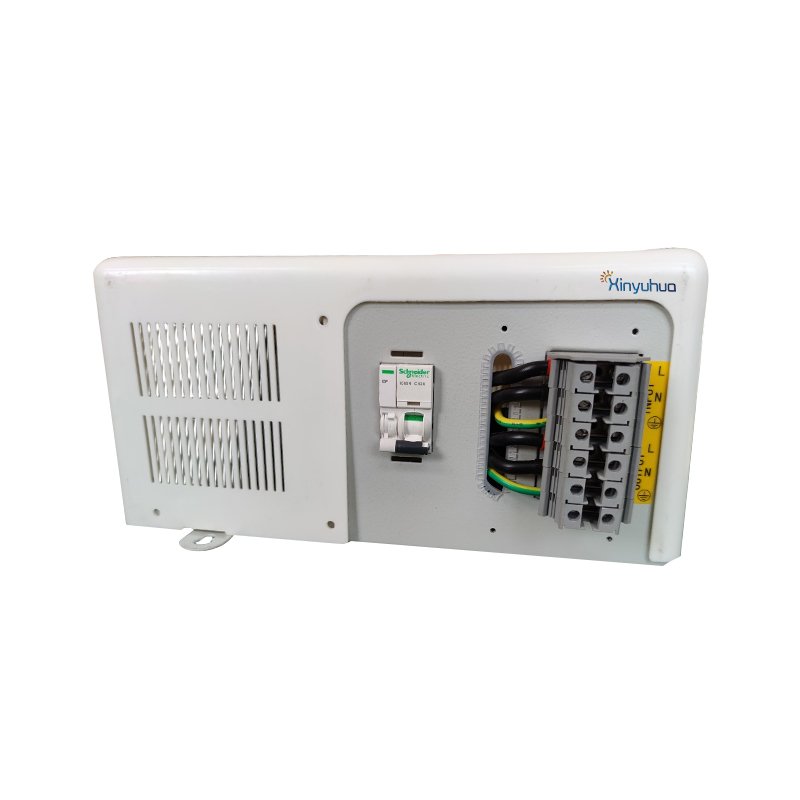

Соединительный терминал

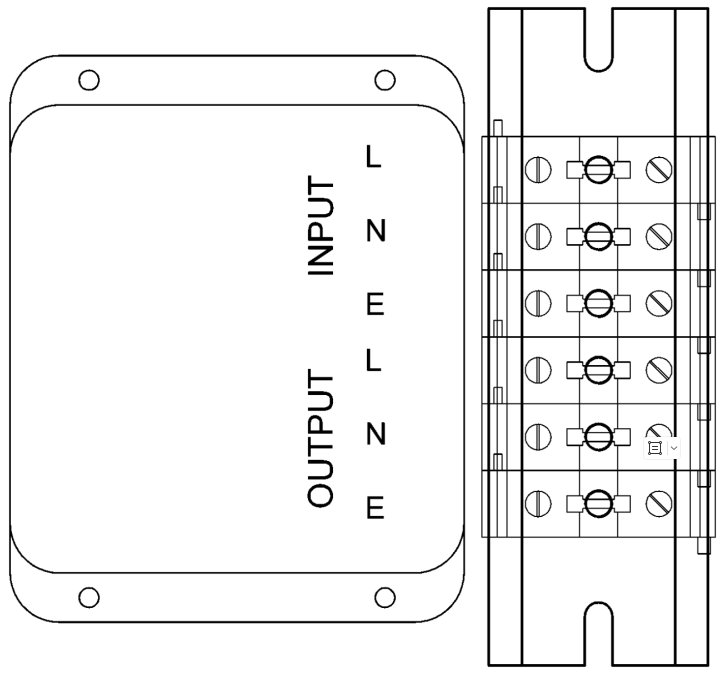

В соответствии с проводкой, как показано на следующей схеме (см. схему 3.2)

Диаграмма 3.2

Примечание: Перед началом любых работ проверьте, что питание отключено. Подключите вход/выход в соответствии с проводкой, как показано на следующей схеме (см. схему 3.2).

Бег

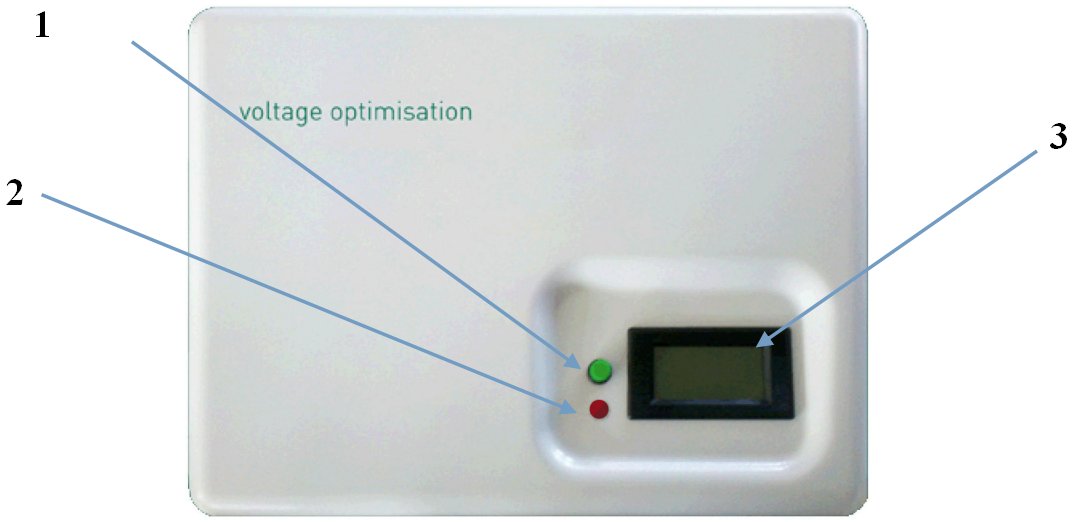

Компоненты на печатной плате. Функциональная спецификация (см. таблицу 3.3)

диаграмма 3.3

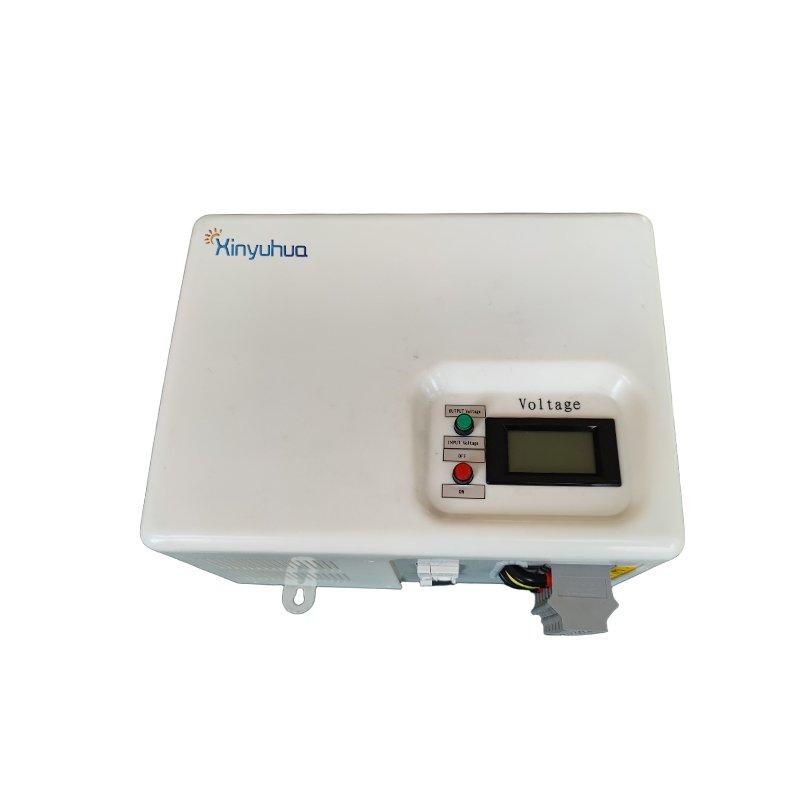

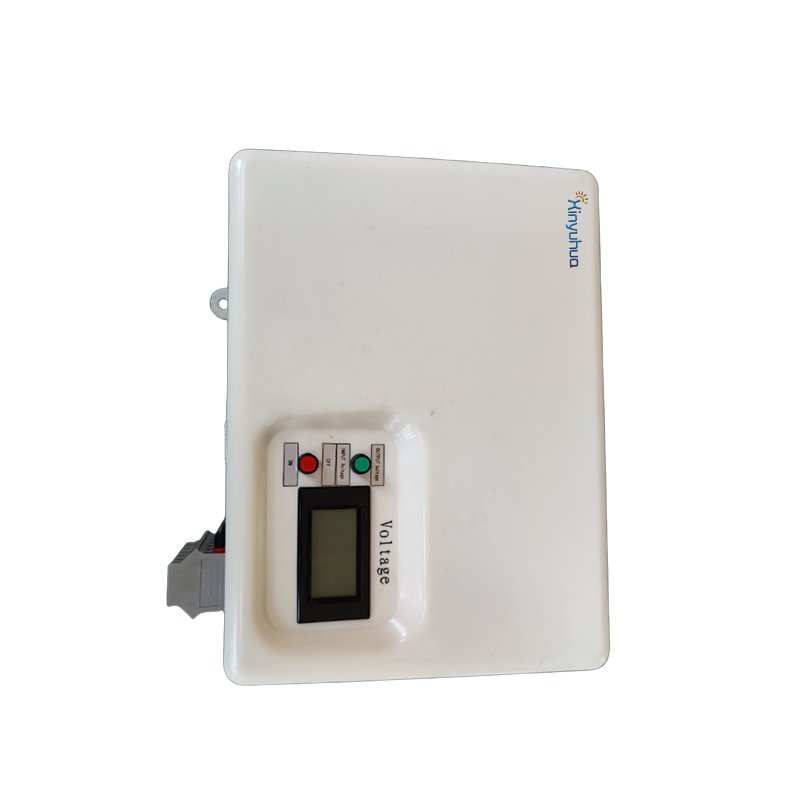

1. Кнопка: нажатие кнопки вверх — отображение выходного напряжения, нажатие кнопки вниз — отображение входного напряжения

2. ЖК-дисплей: отображает входное и выходное напряжение

3. Красная кнопка: кнопка включения/выключения экрана дисплея (после завершения установки убедитесь, что экран выключен, и объясните арендатору, как пользоваться кнопкой).

Вкл/Выкл

1. При правильном подключении оптимизатора можно включить главный изолятор, чтобы снова включить электропитание объекта.

2. Отключение главного выключателя отключает оптимизацию напряжения и, как следствие, потерю электроэнергии на объекте.

Примечания

Не устанавливайте более одного оптимизирующего оборудования на своей территории.

Под напряжением

Входное напряжение будет постоянно колебаться, если напряжение упадет ниже нижнего предела, оптимизация напряжения автоматически вернется к напряжению сети.

Перегрузка по току

Оптимизация напряжения имеет непрерывный номинал 55 А; трансформатор рассчитан на то, чтобы допускать перегрузку по току в течение примерно 1 часа. По истечении этого времени, если перегрузка по току не вернулась к номинальному уровню, оптимизатор автоматически вернется в режим байпаса.

Режим обхода

Эта операция автоматически вводится оптимизатором по соображениям защиты. В этом состоянии напряжение питания объекта будет продолжаться, однако оптимизация напряжения в настоящее время не снижает напряжение в это время.

Глава Ⅳ

Поиск неисправностей

Глава Ⅴ Гарантия качества услуг

Как наши корпоративные пользователи, вы можете воспользоваться следующими услугами:

1. Техническая поддержка.

2. После получения уведомления дать ответ в течение 24 часов.

3. Гарантия производителя 5 лет.

При подтверждении неисправности оборудования, пожалуйста, незамедлительно свяжитесь с нами и сообщите модель оборудования, серийный номер и полное описание проблемы.

Однако гарантия не распространяется на следующие ситуации:

1. Без разрешения компании, приступил к ремонту и повреждению

2. Неправильная эксплуатация или использование

3. Не используйте для чистки химические вещества.

4. Аномальные условия окружающей среды превышают технические характеристики, что приводит к повреждению

5. Умышленное нанесение ущерба

6. Стихийные бедствия

Глава VI Инструкции по установке

Электроснабжение

Мы рекомендуем использовать устройство на объектах с входным напряжением выше 235 В. Источник питания на вашем объекте должен быть оснащен соответствующим по номиналу изолятором, чтобы можно было установить устройство.

Установка и поставка

Прежде чем приступить к работе, внимательно прочтите и поймите данные инструкции.

Примечание. Электрик, выполняющий работу, несет ответственность за то, чтобы установка соответствовала текущей версии правил электропроводки bs7671. Во время транспортировки устройство будет подвергаться движению и вибрации, эти факторы должны быть проверены и повторно затянуты электриком, выполняющим работу. Невыполнение этого требования может привести к выходу устройства из строя и аннулированию гарантии на продукцию.

1. Проверьте установку, чтобы убедиться, что она исправна, прежде чем выполнять какие-либо работы. Если есть какие-либо неисправности, вы обязаны сообщить об этом клиенту.

2. Изолируйте источник питания и убедитесь, что он обесточен. Если изолятор не установлен, установите его перед началом любых работ.

3. Используя прилагаемый шаблон, разметьте и просверлите подходящие точки крепления в желаемом месте. Убедитесь, что блок надежно закреплен.

4. Отсоедините входящий кабель питания от потребительского блока. Найдите наилучший способ отвести кабели к клеммам оптимизации напряжения.

5. Подключите входящие кабели, как показано на схеме ниже. Оптимизаторы напряжения необходимо заземлить, но мы рекомендуем вам не удалять существующее заземление, а вместо этого подключить новое либо от MET, либо от заземляющей шины внутри потребительского блока.

6. Подключите новые кабели, чтобы вернуть линию и нейтраль к потребительскому блоку.

7. Проверьте надежность и полярность всех соединений.

8. Проведите все испытания на электробезопасность в соответствии с действующей редакцией BS7671.

9. Проведите проверку напряжения в самой удаленной точке от потребительского устройства.

10. Запишите серийный номер вашей оптимизации напряжения и заполните документы по регистрации гарантии.

11. Выдача акта о выполнении мелких работ по установке

Оптимизация напряжения предназначена для снижения напряжения в вашем доме до более эффективного уровня. MVO уменьшает ваш углеродный след, экономит энергию и ваши деньги. Оптимизация напряжения в вашем доме улучшает производительность электроприборов в вашем доме.

Устройство имеет предопределенный диапазон, который будет определяться вашим входящим питанием. MVO размещен в жестком стальном корпусе с прочной пластиковой крышкой. Внутри корпуса нет обслуживаемых пользователем деталей

Глава VII Интеграция с бытовой фотоэлектрической системой

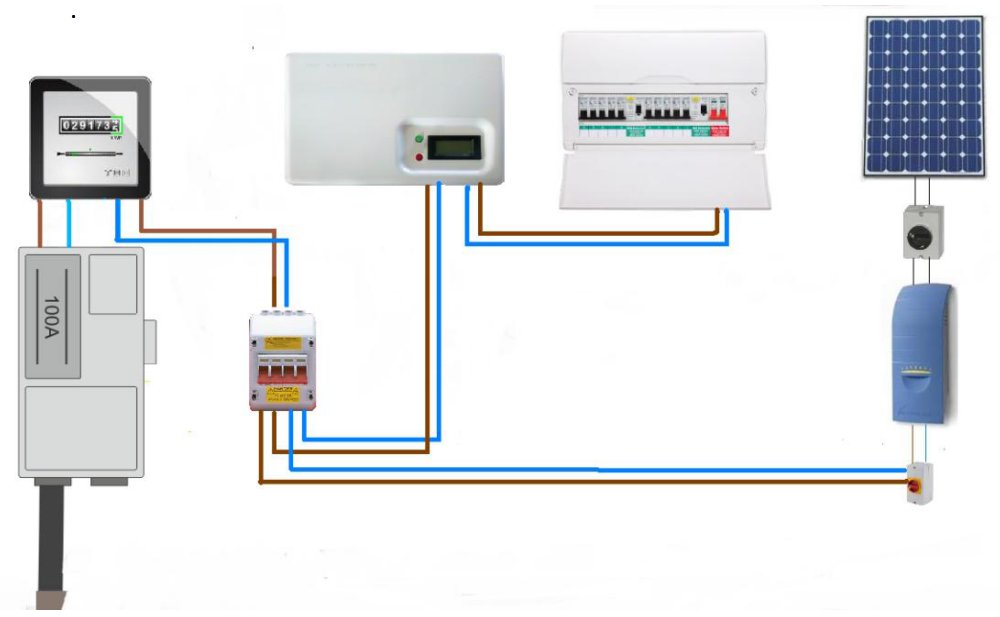

Это типичная конфигурация, когда устройство устанавливается вместе с бытовой фотоэлектрической системой.

Отказ от ответственности

Мы всегда стремимся предоставлять полностью протестированный продукт, который должен работать без ошибок в течение длительного времени. Однако в случае любого вмешательства в продукт мы имеем право снять и гарантию на продукт. Кроме того, в этом случае мы не несем ответственности за любой ущерб, нанесенный вашим приборам или оптимизации напряжения. Поэтому его директора, дистрибьюторы и агенты ни при каких обстоятельствах и независимо от того, как они возникли, не несут ответственности за любые претензии, убытки, требования, потери, обязательства, расходы и издержки любого характера и независимо от того, как они возникли, включая без ограничений любые случайные, штрафные или косвенные убытки, потерю или повреждение имущества любого характера, потерю данных, потерю, вызванную электронным или компьютерным вирусом любого характера, потерю использования, потерю дохода или прибыли, претензии третьих лиц или любые другие убытки любого рода, характера или характера, возникающие в результате неправильного использования нашего продукта.

НИКОГДА НЕ ОТКРЫВАЙТЕ ИЗДЕЛИЕ.

Всегда следите за тем, чтобы любые электромонтажные работы выполнялись сертифицированным и квалифицированным электриком.
