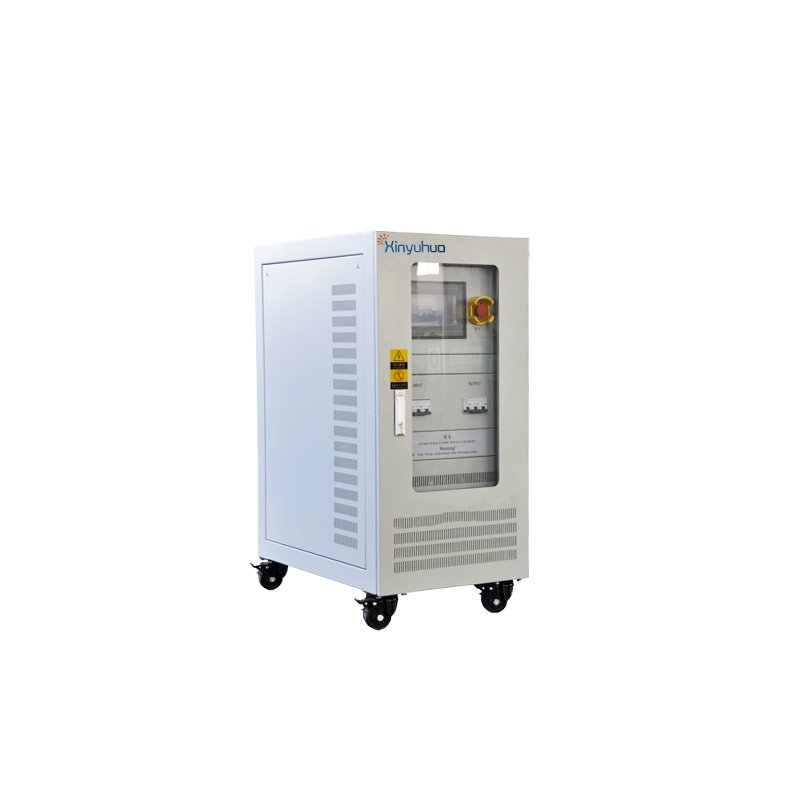

В силовой части используется передовая технология высокочастотного инвертора SPWM IGBT, внутренняя структура AC-DC-AC, полностью устраняет помехи в сети, выходные формы волны чистые. Он имеет следующие особенности: широкий диапазон постоянного напряжения и постоянной частоты, высокую точность, легкий вес, небольшую емкость, выходной трансформатор с разделением, с хорошей высококачественной системой бесперебойного питания.
Однофазный тип:
1. Входное напряжение: 130~280 В
2. Входная частота: 30~70 Гц
3. Выходное напряжение: 220±1%
4. Выходная частота: 50 Гц ± 0,01%
5. Искажение волны: <1%
6. Выход изолирующего трансформатора, безопасный и надежный
7. Автоматическая защита и сигнализация при перенапряжении на выходе, перегрузке по току, перегреве, коротком замыкании.
8. Эффективность достигает более 90%, широко применимая нагрузка, для противного, емкостного сопротивления, любой комбинации нагрузки
Технические параметры:
| Model | 11005 | 11010 | 11030 | 11050 | 11100 | 31150 | 31200 | 313000 | 31450 | 311000 | |
| Capacity(VA) | 500 | 1K | 3K | 5K | 10K | 15K | 20K | 30K | 45K | 100K | |
| Output currency | 2.1 | 4.2 | 12 | 21 | 42 | 63 | 84 | 125 | 188 | 420 | |
| Circuit model | IGBT/SPWM pulse width adjustment mode | ||||||||||
| AC Input | Voltage | 130V-280V | 265V-495V | ||||||||
| AC Input | Frequency | 30-70Hz | |||||||||
| AC Input | Phase | single phase | three phase four wire | ||||||||
| AC output voltage | 220V±1% | ||||||||||
| Output frequency | 50Hz/60Hz | ||||||||||
| frequency stability | ≤±0.01% | ||||||||||
| Voltage stability | ≤1% | ||||||||||
| Wave distortion | ≤2% | ||||||||||
| Reaction time | ≤2mS | ||||||||||
| DPI ( dots per inch ) | frequency meter | 0.1Hz | |||||||||
| DPI ( dots per inch ) | Voltage meter | 0.1V | |||||||||
| DPI ( dots per inch ) | Current meter | 0. 1A | |||||||||
| DPI ( dots per inch ) | Power meter | 0.1W | |||||||||
| Efficiency | efficiency more than 90% ,be suit for wide-load, can be for the inductive, capacitive, resistive, and any mixed loads. | ||||||||||
| Protection function | The importation of non-fuse switch, without output fuse switch, the electronic circuit to detect over-voltage Express .Over voltage, over current, over temperature, over load, short circuit, and automatic alarm. | ||||||||||
| Insulation reactance | 500Vdc 20MΩ | ||||||||||
| Pressure endurance insulation | 1500Vac/5mA/1min | ||||||||||
| Cooling model | Compulsive fan cooling | ||||||||||
| Working temperature | -10℃-45℃ | ||||||||||
| Relative humidity | 0-90%（No condensing） | ||||||||||
| Altitude | 1500meters | ||||||||||
| Dimension (W×L×H)mm | 410*440*135 | 460*440*220 | 560*350*600 | 660*400*700 | 830*450*1100 | 1160*520*1370 | |||||
Тип трехфазного выхода:
1. Входное напряжение: 265~495 В
2. Входная частота: 30~70 Гц
3. Выходное напряжение: 380 В±1%
4. Выходная частота: 50 Гц±0,01%
5. Искажение волны: <1%
6. Выход изолирующего трансформатора, безопасный и надежный
7. Автоматическая защита и сигнализация при перенапряжении на выходе, перегрузке по току, перегреве, коротком замыкании
8. Эффективность достигает более 90%, широко применимая нагрузка, для противного, емкостного сопротивления, любая комбинация нагрузки
9. Динамичный быстрый, при изменении нагрузки в диапазоне 0 - 100%, время стационарного отклика <0,1 с
Технические параметры:
| Model | 13100 | 33150 | 33300 | 33450 | 33600 | 331000 | 333000 | 336000 | 338000 | 3316000 | ||
| Capacity(KVA) | 10 | 15 | 20 | 45 | 60 | 100 | 300 | 600 | 800 | 1600 | ||
| Output currency(A) | 13.8 | 20.8 | 42 | 63 | 84 | 138 | 400 | 800 | 1050 | 2100 | ||
| Circuit model | IGBT/SPWM pulse width adjustment mode | |||||||||||
| AC Input | Voltage | 130V-280V | 265V-495V | |||||||||
| AC Input | Frequency | 30-70Hz | ||||||||||
| AC Input | Phase | single phase | three phase four wire | |||||||||
| AC output voltage | 380V±1% | |||||||||||
| Output frequency | 50HZ | |||||||||||
| frequency stability | ≤±0.01% | |||||||||||
| Voltage stability | ≤3% | |||||||||||
| Reaction time | ≤2mS | |||||||||||
| Wave distortion | ≤2% | |||||||||||
| DPI ( dots per inch ) | frequency meter | 0.1Hz | ||||||||||
| DPI ( dots per inch ) | Voltage meter | 0.1V | ||||||||||
| DPI ( dots per inch ) | Current meter | 0. 1A | ||||||||||
| DPI ( dots per inch ) | Power meter | 0.1W | ||||||||||
| Efficiency | efficiency more than 90% ,be suit for wide-load, can be for the inductive, capacitive, resistive, and any mixed loads. | |||||||||||
| Protection function | The importation of non-fuse switch, without output fuse switch, the electronic circuit to detect over-voltage Express .Over voltage, over current, over temperature, over load, short circuit, and automatic alarm. | |||||||||||
| Insulation reactance | 500Vdc 20MΩ | |||||||||||
| Pressure endurance insulation | 1500Vac/5mA/1min | |||||||||||
| Cooling model | Compulsive fan cooling | |||||||||||
| Working temperature | -10℃-45℃ | |||||||||||
| Relative humidity | 0-90%（No condensing） | |||||||||||
| Altitude | 1500meters | |||||||||||
| Dimension (W×L×H)mm | 410*440*135 | 460*440*220 | 560*350*600 | 660*400*700 | 1000*600*2080 | 1000*4000*2080 | ||||||
| model | 332500 | 3350000 | 33100000 | |
| Capacity（KVA） | 2500 | 5000 | 10000 | |
| Input | Voltage | 265V-495V 3phase 4wires or 3phase 5wires | ||
| Input | Frequency | 30~70Hz | ||
| Input | Power Factor | ≥0.90 | ||
| Output | Voltage | 3phase 4 wires ,voltage380vac | ||
| Output | Frequency | 50Hz | ||
| Output | Frequency Stability | ≤0.01%(0-100% when load are changing,output frequency are not changing ) | ||
| Output | Load Stability | ≤3%(100% pure resistance load) | ||
| Output | Overload Ability | 110% 1hour ,150% 10minutes | ||
| Output | Wave Distortion | Pure sine wave，THD≤3% | ||
| Efficiency | ≥90%(100% loads) | |||
| Display | Input/output voltage/ frequency,3phase phase voltage/current,active power .working time.history error etc. | |||
| Control mode | IGBT/SPWM Pulse width adjustment mode | |||
| Protection Class | IP54 | |||
| Insulation Reactance | >2MΩ | |||
| Pressure endurance Insulation | 1800Vac/5Ma/1minute | |||
| Noise Level | 50dBA @1meter | |||
| Cooling Model | Converter:heat pipe cooling transformer:Compulsive fan cooling | |||
| Protection Function | The output power supply have perfect protection function of over voltage, over current, short circuit, converter overheat . Consider the different control of the ship's electricity load, when the output load capacity reach the set value,will alarm, so as to control the electricity load | |||
| Environment | -10℃~+50℃ and 0~90% | |||
| Dimension | 1500*6000*2080 | 2000*8000*2080 | 2000*8000*2080+2000*8000*2080 | |
| Weight | 8T | 12T | 20T | |
