AFE использует Infineon в качестве основного инвертора и полностью цифровое управление. Он имеет высокую точность управления, быструю скорость отклика, высокую точность, высокую надежность, программируемые функции и функцию автоматической двусторонней работы.
Функция блока обратной связи по энергии заключается в возврате рекуперативной энергии, вырабатываемой в процессе регулирования скорости двигателя, в электросеть, чтобы избежать потерь энергии, вызванных нагревом сопротивления обычного блока торможения потреблением энергии, чтобы достичь значительного эффекта экономии энергии. Продукт в основном предназначен для испытания двигателей, доступа к шине постоянного тока на испытательной платформе, питания инвертора и имеет функцию двустороннего преобразования энергии.
Высота не должна превышать 2000 м (более 2000 м требуется снижение мощности). Не допускается наличие взрывоопасной среды, газа или токопроводящей среды, вызывающей коррозию металла и повреждающей изоляцию, водяного пара и серьезной плесени.

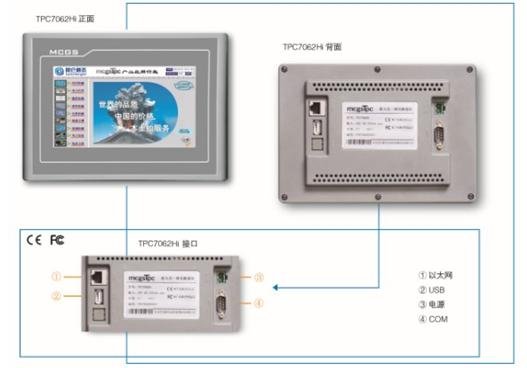

Интерфейс оборудования:
Схематическая картина выглядит следующим образом:
Введение в интерфейс
Интерфейс оборудования имеет три интерфейса: RS232 \rs485 \ Ethernet;
1. RS232 отвечает за связь в реальном времени с нижней платой управления компьютера для сбора данных;
Внутренняя настройка протокола связи;
2. Интерфейс RS485 подключается к удаленному оборудованию для дистанционного управления, и адрес оборудования может быть установлен; Настройки связи: 9600, N, 8,1; Протокол связи - стандартный протокол Modbus;
3. Интерфейс Ethernet подключается к удаленному оборудованию для дистанционного управления, и можно установить IP;
Описание управления режимом сенсорного экрана
1. режим сервера MODBUS с сенсорным экраном
2. быть заполненным правильно
Локальный IP-адрес 192.168.1.102
Локальный номер порта 3000
Удаленный IP-адрес 192.168.1.100
Номер удаленного порта 3000
***********************************************************
Ниже приводится подробное объяснение соглашения.
***********************************************************
Контрольный список коммуникаций PCS:
| ADD | Read / write type | Register contents | describe | Note |
| 0 | R | Grid A phase voltage | V， No decimal | |
| 1 | R | Grid A phase current | A， No decimal | |
| 2 | R | Grid B phase voltage | V， No decimal | |
| 3 | R | Grid B phase current | A， No decimal | |
| 4 | R | Grid C phase voltage | V， No decimal | |
| 5 | R | Grid C phase current | A， No decimal | |
| 6 | R | Grid frequency | Hz， With one decimal | |
| 7 | R | DC voltage | V， no signed no decimal | |
| 8 | R | DC current | A, No decimal | |
| 9 | R | Error code | See Appendix for codes | |
| 10 | R | Start stop sign | 1=start 0=stop | |
| 11 | R | Reserve | ||
| 12 | W | Start stop | 1=start 0=stop |
Описание кода ошибки:
| No. | Error code | Error definition | Note |
| 1 | 1 | DC overvoltage | |
| 2 | 2 | DC under voltage | |
| 3 | 3 | A Overvoltage | |
| 4 | 4 | A under voltage | |
| 5 | 5 | B Overvoltage | |
| 6 | 6 | B under voltage | |
| 7 | 7 | C Overvoltage | |
| 8 | 8 | C under voltage | |
| 9 | 9 | Frequency error | |
| 19 | 10 | A over current | |
| 11 | 11 | B over current | |
| 12 | 12 | C over current | |
| 13 | 13 | Emergency stop | |
| 14 | 14 | Over heat | |
| 15 | 15 | Current limiting protection | |
| 16 | 16 | ||
| 17 | 17 | IGBT protection | |
| 18 | 18 | DC overvoltage - hardware | |
| 19 | 19 | System error | |
| 20 | 20 | Remote stop | |
| 21 | 21 | Reference error | |
| 22 | 22 | Phase sequence error |
