Преобразователь постоянного тока в постоянный

Преобразователь Постоянного Тока В Постоянный

Введение в продукт:

Двунаправленный DC/DC-преобразователь применяется для получения новой энергии, который работает совместно с аккумулятором, шиной постоянного тока, контроллером двигателя и двигателем для реализации различных условий работы новой энергии, рекуперации энергии и продления срока службы батареи.

Запросить сейчас Добавить в корзину запросов

подробности о продукте

Преобразователь постоянного тока в постоянный:

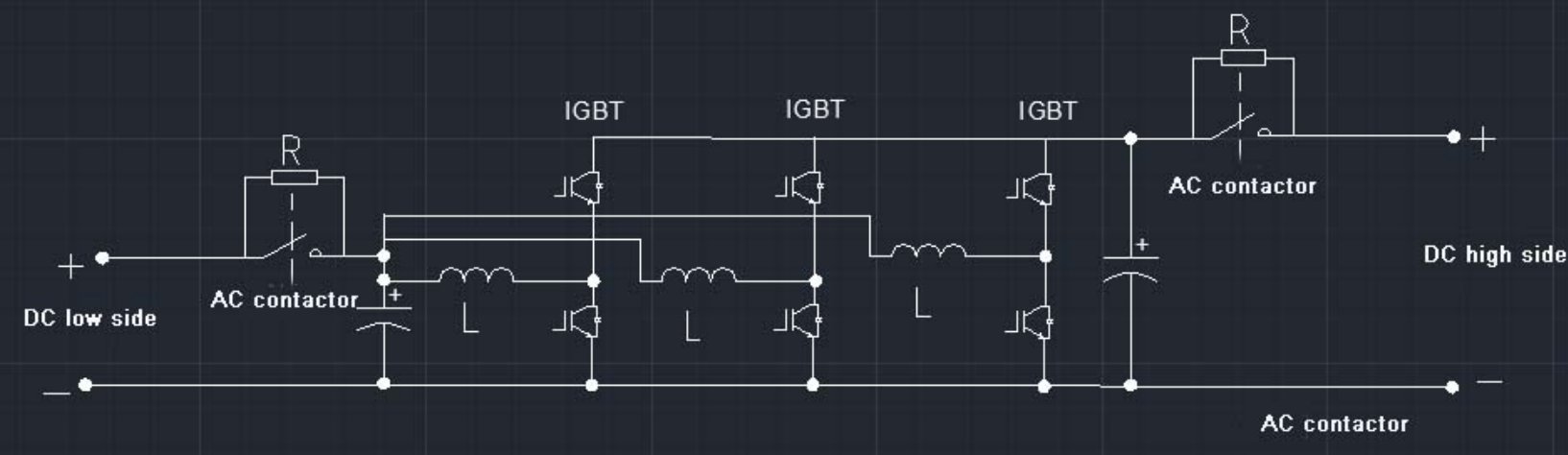

Принцип работы:

Введение в функцию:

1. Реализовать двусторонний поток энергии, то есть он может заряжать от стороны аккумулятора к шине и заряжать аккумулятор от стороны шины.

2. Имеет полностью автоматические функции защиты, такие как перегрев, перенапряжение, перегрузка и сверхток.

3. Необходимо выбрать оригинальные импортные силовые устройства.

4. Основной чип управления использует микросхему промышленного микроконтроллера и полностью цифровую схему.

5. Используются промышленные чипы, которые могут нормально работать в условиях холода, высоких температур и влажности.

6. Стандартная связь RS-232, RS-485, GPRS, Ethernet и другие режимы связи могут быть выбраны для максимального удовлетворения потребностей различных случаев.

Технические параметры:

Model	50K-1000kw DC-DC
Operation mode	Continuous work
Rated output power （KW）	50-1000kw
High voltage side parameters
Max.power（ KW）	50-1000kw
DC voltage range	DC 50V-850V
Current range	0--±160A（3200A）
Voltage stabilizing accuracy	<0.1%F.S.
Current stabilizing accuracy	<0.1%F.S.
DC voltage ripple	<0.3%F.S.
Low voltage side parameters
Max.power（ KW）	50
DC voltage range	DC 0-800V
Current range	0--±200A（4000A）
Voltage stabilizing accuracy	<0.1%F.S.
Current stabilizing accuracy	<0.1%F.S.
DC voltage ripple	<0.3%F.S.
Parallel No.	20units
System
System power supply	1. AC 220 V (required when the low voltage side voltage is lower than 180V)
System power supply	2. The low voltage side voltage is between 180v-750v
Noise	65dB
Protect Class	IP21
Allowable ambient temperature	－20℃～+45℃
Cooling mode	Forced air cooling
Allowable relative humidity	0～95% （ non-condensing ）
Max. allowable altitude	≤2000m（derating over 2000m ）
Emergency stop	Yes (via emergency stop button)
Display and communication
Display	External touch screen
Standard communication mode	Ethernet / RS232 (Modbus Protocol)
Size / weight
Host size	WLH 482.6mm600mm222.2mm

(Modbus TCPIP и Modbus RS485)

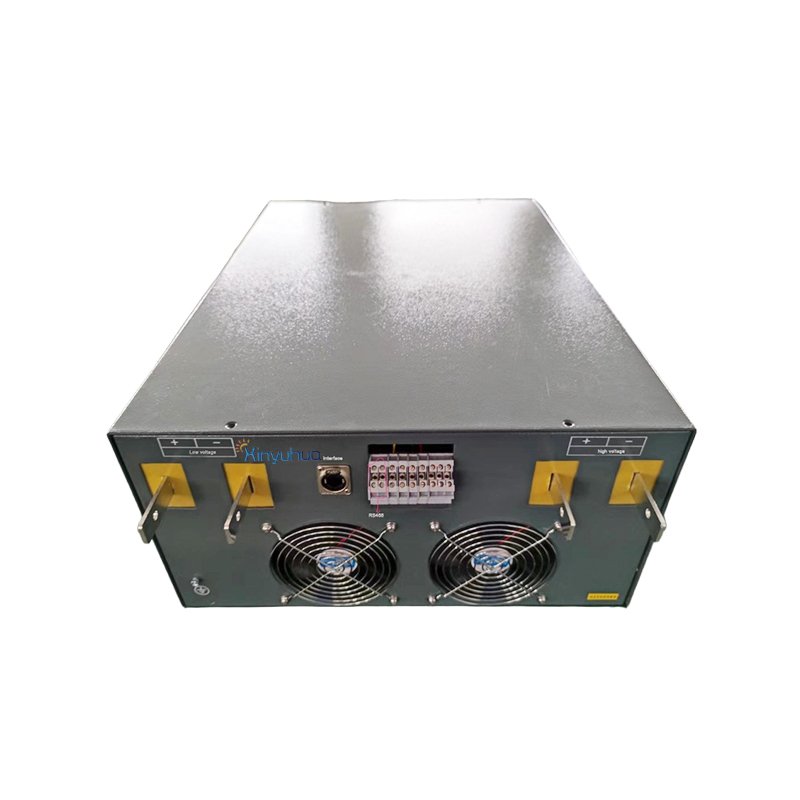

Интерфейс оборудования

Схематическая картина выглядит следующим образом:

Введение в интерфейс

Интерфейс оборудования имеет три интерфейса: RS232 \ RS485 \ Ethernet;

1. RS232 отвечает за связь в реальном времени с нижней платой управления компьютера для сбора данных;

2. Внутренняя настройка протокола связи;

3. Интерфейс RS485 подключается к удаленному оборудованию для дистанционного управления, и адрес оборудования может быть установлен; Настройки связи: 9600, N, 8,1; Протокол связи - стандартный протокол Modbus;

4. Интерфейс Ethernet подключается к удаленному оборудованию для дистанционного управления, и IP может быть установлен; Протокол связи - стандартный протокол modbustcpip; Адрес устройства может быть установлен3 、

5. Режим сервера MODBUS с сенсорным экраном

6. Заполнять правильно

Локальный IP-адрес 192.168.1.102

Локальный номер порта 3000

Удаленный IP-адрес 192.168.1.100

Номер удаленного порта 3000

Ниже приводится подробное объяснение соглашения.

No.	Variable name	R Read / write type	Register details	Register address (offset -1)	Variable units and decimal places
1		R	16 bit unsigned binary	1
2		R	16 bit unsigned binary	2
3	Ua	R	16 bit unsigned binary	3	1V
4		R	16 bit unsigned binary	4	1A
5	Ub	R	16 bit unsigned binary	5	1V
6		R	16 bit unsigned binary	6	1A
7	Uc	R	16 bit unsigned binary	7	1V
8		R	16 bit unsigned binary	8	1A
9		R	16 bit unsigned binary	9	1V
10		R	16 bit unsigned binary	10	1V
11		R	16 bit unsigned binary	11	1V
12	Freq2	R	16 bit unsigned binary	12	0.1HZ
13	Udc bus	R	16 bit unsigned binary	13	1V
14	Udc_2	R	16 bit unsigned binary	14	1V bias-32767
15	Idc_1	R	16 bit unsigned binary	15	1A bias-32767
16	Udc_3	R	16 bit unsigned binary	16	1V bias-32767
17		R	16 bit unsigned binary	17
18		R	16 bit unsigned binary	18
19		R	16 bit unsigned binary	19	0.1KW
20		R	16 bit unsigned binary	20
21		R	16 bit unsigned binary	21	0=OFF 1=ON
22		R	16 bit unsigned binary	22	3=Normal 2=DC power source
23		R	16 bit unsigned binary	23	Total charge 1*65535+ total charge 2 0.1kwh
24		R	16 bit unsigned binary	24
25		R	16 bit unsigned binary	25	Total discharge 1*65535+ total discharge 2 0.1kwh
26		R	16 bit unsigned binary	26
27	ErrorFlag dc	R	16 bit unsigned binary	27
28	StartFlag dc	R	16 bit unsigned binary	28	0=OFF 1=ON
29	Mode Flag dc	R	16 bit unsigned binary	29
30		R	16 bit unsigned binary	30	2= constant voltage, constant current and constant power at low voltage side 6= constant voltage at high voltage side
31		RW	16 bit unsigned binary	31
32		RW	16 bit unsigned binary	32	1V
33		RW	16 bit unsigned binary	33	1KW
34		RW	16 bit unsigned binary	34	1KVAR
35		RW	16 bit unsigned binary	35	3=Normal 2=DC power source
36		RW	16 bit unsigned binary	36
37		RW	16 bit unsigned binary	37
38		RW	16 bit unsigned binary	38
39		RW	16 bit unsigned binary	39
40		RW	16 bit unsigned binary	40
41	Start Stop dc	RW	16 bit unsigned binary	41
42		RW	16 bit unsigned binary	42	1V
43	Udcset	RW	16 bit unsigned binary	43	1V bias-32767
44	Idcset	RW	16 bit unsigned binary	44	1A
45	Pdcset	RW	16 bit unsigned binary	45	1KW
46	ModeFlagSetdc	RW	16 bit unsigned binary	46	2= constant voltage, constant current and constant power at low voltage side 6= constant voltage at high voltage side

DC: Описание кода ошибки DC

Описание кода ошибки

1=DC overvoltage		Output overvoltage
1=DC overvoltage		Output overvoltage
2= DC short voltage		Input short voltage







10=over current



14=over heat


17= IGBT overcurrent

19=system
20=stop
21= linkage
