Bi-directional AC DC Power Supply with Guarantee and Cost-saving Features

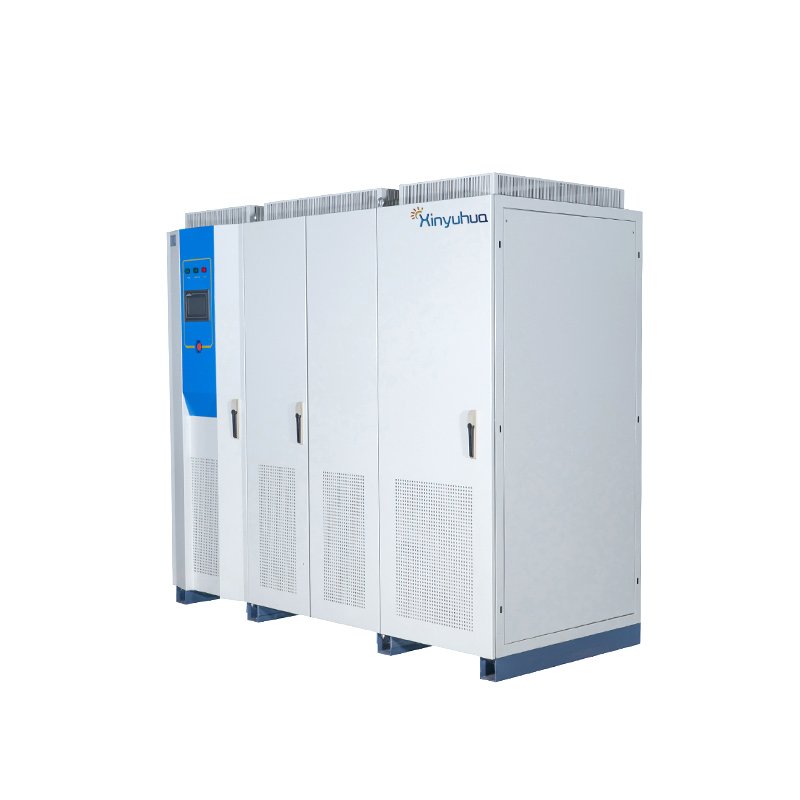

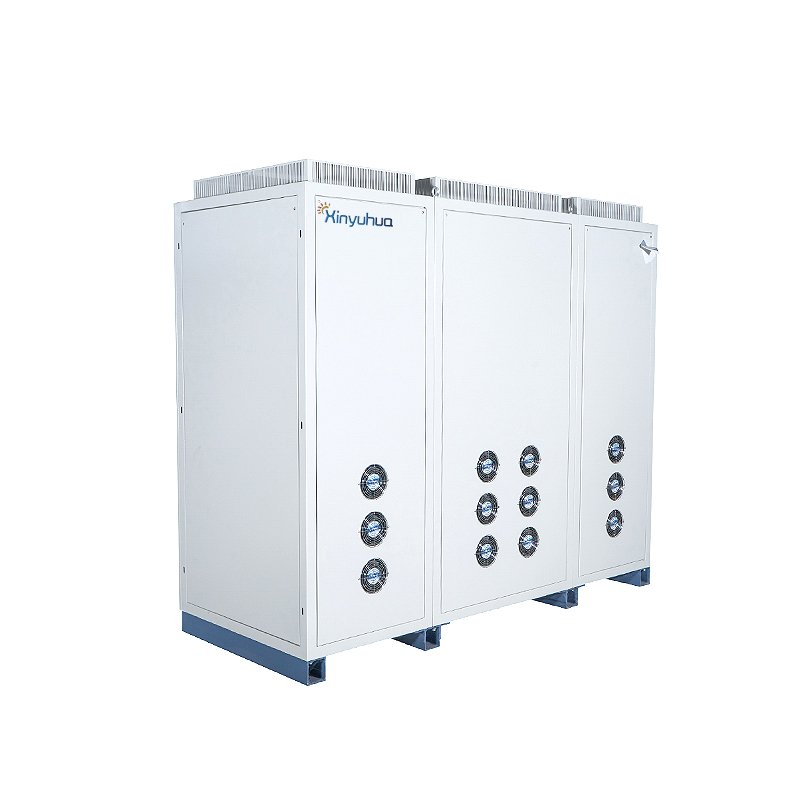

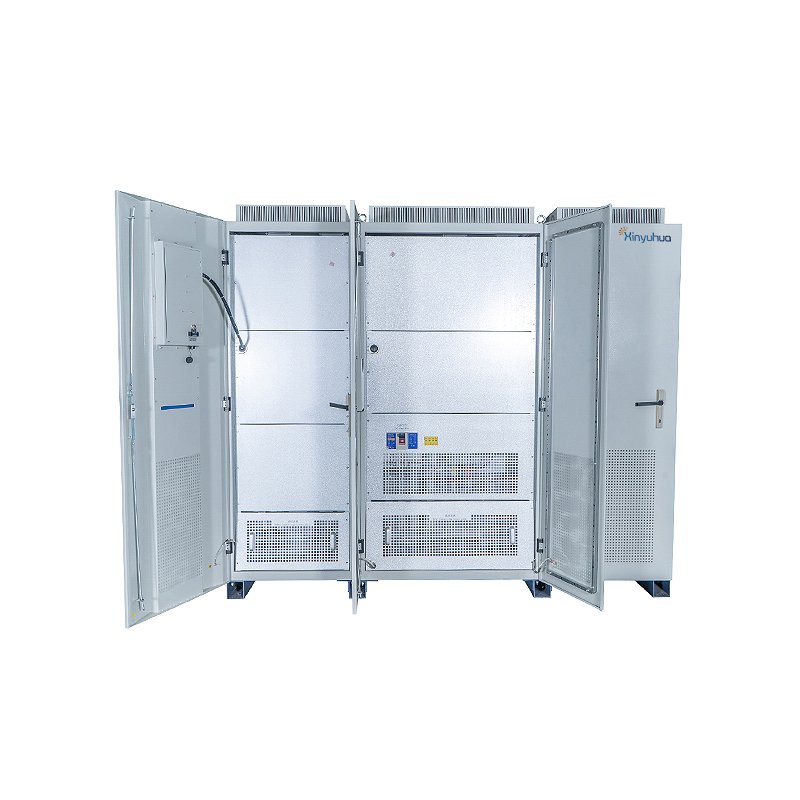

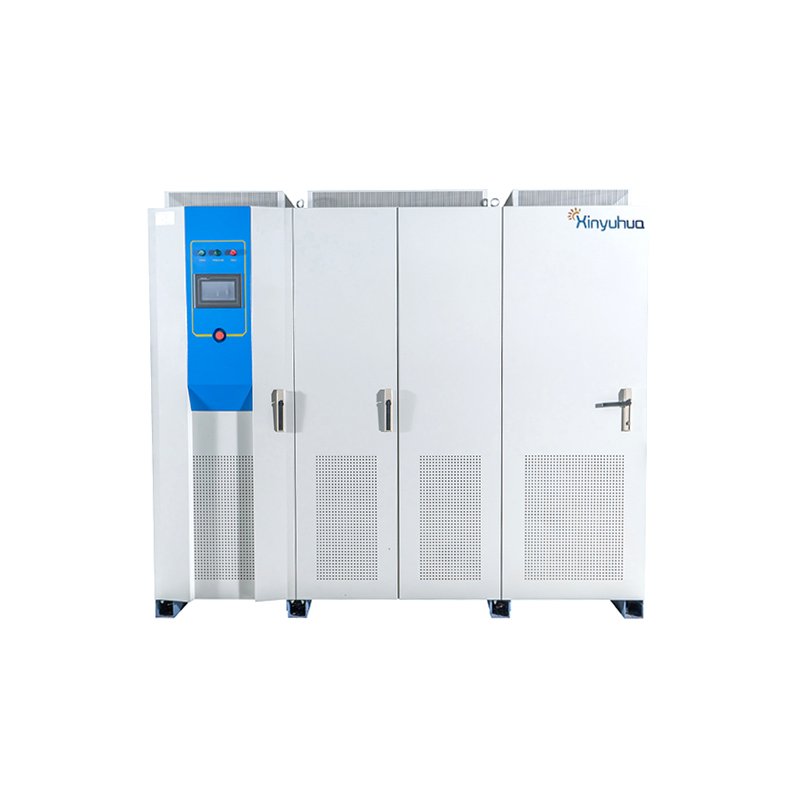

Двунаправленный источник питания переменного/постоянного тока XYH

Применение продукта:

1. Приводной двигатель электромобиля (контроллер);

2. Система трансмиссии электромобиля, интеграция системы силового агрегата;

3. Судовой электропривод, испытание системы электропривода;

4. Тест двигательной системы;

5. Испытание двунаправленного зарядного устройства электромобиля;

6. Испытание заряда и разряда аккумуляторной батареи и блока аккумуляторов;

7. Испытание заряда и разряда конденсаторов и суперконденсаторов;

8. Тест системы ИБП EPS;

9. Тест системы панели постоянного тока;

10. ПК (инвертор накопителя энергии).

Характеристики продукта:

1. Встроенный изолирующий трансформатор переменного тока + LC-фильтр переменного / постоянного тока, электрическая изоляция входа и выхода; автоматический выключатель переменного тока имеет функцию защиты от тока утечки для эффективного предотвращения аварий, связанных с электробезопасностью;

2. Высоковольтный модуль IGBT Infineon, двухступенчатое преобразование, схема IGBT, чистый цифровой источник питания с изоляцией частоты;

3. Энергия может быть возвращена в электросеть: он имеет характеристики источника питания и нагрузки одновременно. В дополнение к производительности источника питания постоянного тока высокой мощности, он может реализовать функцию нагрузки автоматической обратной связи энергии с электросетью и имеет выдающиеся преимущества энергосбережения, снижения потребления и зеленой защиты окружающей среды;

4. На стороне постоянного тока используется схема сдвига фазы несущей, что делает выходную сторону постоянного тока более точной и менее пульсирующей;

5. Он может реализовать характеристики широкого диапазона выходного напряжения, высокой точности и быстрого динамического отклика;

6. Применен принцип выпрямления ШИМ + инвертор ШИМ, коэффициент мощности ≥ 0,99; THD и инжектируемый гармонический ток соответствуют национальному стандарту GB / T14549-93;

7. Выход имеет режимы постоянного напряжения, ограничения постоянного тока напряжения, постоянного тока, постоянной мощности и постоянного сопротивления;

8. В качестве опорного конденсатора постоянного тока используется высоковольтный пленочный конденсатор, который отличается надежной работой и длительным сроком службы;

9. На стороне выхода постоянного тока установлен высоковольтный предохранитель постоянного тока, который может эффективно выполнять защиту от короткого замыкания;

10. Основная часть управления блока питания использует полностью цифровую схему управления, а основной микросхемой управления является микросхема DSP компании TI; Сенсорный экран;

11. Высокие динамические характеристики; 10% ~ 90% время отклика выходного напряжения при внезапной нагрузке ≤ 5 мс- 90% ~ 90% переключение ≤ 10 мс;

Благодаря функции моделирования аккумуляторной батареи внутреннее сопротивление моделируемой батареи можно свободно определять в соответствии с условиями эксплуатации пользователя.

Реализовать функцию:

Принцип и применение системы

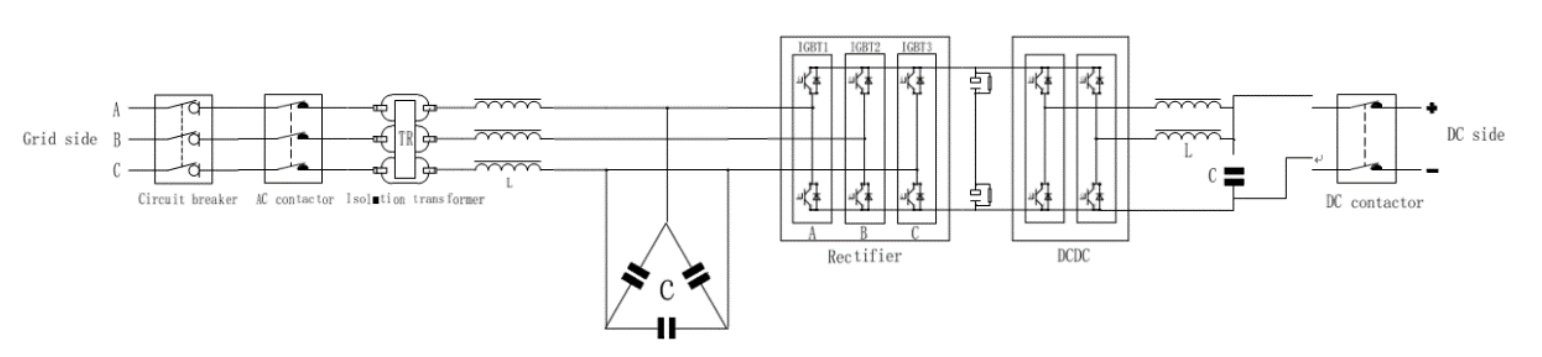

Источник питания серии XYH имеет двухступенчатую структуру, в которой передний каскад представляет собой двунаправленную схему выпрямителя/инвертора переменного тока с широтно-импульсной модуляцией, а задний каскад представляет собой двунаправленную схему сдвига фазы несущей постоянного тока с понижением и повышением. Для изоляции электросети используется силовой частотный трансформатор со специальной конструкцией фильтра. Передний каскад использует трехфазную полумостовую схему и четырехквадрантную работу. Коэффициент мощности может быть больше 0,99, а напряжение шины постоянного тока может быть стабилизировано одновременно. Шина использует тонкопленочную конденсаторную поддержку с хорошими высокочастотными характеристиками и длительным сроком службы. На стороне DCDC используется смещенный выходной сигнал IGBT, что снижает пульсацию выходного напряжения, что позволяет повысить надежность источника питания и обеспечивает превосходство качества выходной мощности в конструкции продукта. Выход использует конструкцию LC-фильтра для устранения высокочастотных компонентов и получения стабильного выходного напряжения постоянного тока.

Описание функции:

1. Подать питание на двигательную систему в силовом узле, обеспечить безопасное отключение оборудования и всей системы при аварийной остановке динамометрической системы во время испытания, а также обеспечить безопасность потребления электроэнергии и установить время изменения для команды управления.

2. Оснащен высоковольтным интерфейсным терминалом, который позволяет легко и быстро подключить высоковольтный интерфейсный блок постоянного тока тестируемой системы двигателя.

3. Он имеет отдельный функциональный интерфейс, который должен включать общий режим, шаговый режим и шаг напряжения, программируемый выход, а также может устанавливать значения защиты тока и мощности.

4. Энергия может быть возвращена в электросеть, которая не только обладает производительностью источника питания постоянного тока высокой мощности, но и может реализовать функцию автоматической подачи энергии обратно в нагрузку электросети в секции полной мощности, чтобы гарантировать отсутствие воздействия на электросеть и отсутствие потенциальных угроз безопасности во время аварийного отключения.

5. Полное мостовое управление IGBT, технология синхронного выпрямления SVPWM и технология чередующегося параллельного сдвига фаз несущей, биполярная схема DCDC, двунаправленный поток энергии, общий коэффициент гармонических искажений (THD) ≤ 4%

6. Интерфейс управления внешним оборудованием и передачи данных, сетевые порты RS485 и могут быть доступны для выбора клиентов. Выходные характеристики контролируются дистанционной связью, а высокоточный двунаправленный сигнал обратной связи источника постоянного тока может быть интегрирован в систему мониторинга стенда для реализации связи безопасности с существующей системой динамометра.

7. Благодаря функции внешней компенсации напряжения оборудование резервирует интерфейс внешней компенсации напряжения.

8. Открытый протокол связи программного обеспечения для упрощения вторичной разработки и интеграции программного обеспечения.

Технические параметры:

Основная функция

Режим работы двунаправленного источника питания переменного/постоянного тока

Оборудование имеет пять режимов работы: постоянное напряжение, ограничение тока постоянного напряжения, постоянный ток, постоянная мощность и постоянное сопротивление. Рабочие параметры напряжения, тока и мощности могут быть установлены, а параметры защиты питания могут быть установлены одновременно.

Функция выбора режима управления

Оборудование может устанавливать режим управления оборудованием через интерфейс управления, включая локальное управление, управление связью, внешнее аналоговое управление и режим управления по умолчанию.

1. Функция локального управления

С помощью сенсорного экрана можно задавать такие операции управления, как параметры работы питания, работа, остановка и сброс неисправностей оборудования управления. Также можно просматривать различные параметры работы оборудования и другие записи работы.

2. Функция управления связью

Параметры работы электропитания можно задать с помощью коммуникационного программного обеспечения или коммуникационной команды для управления остановкой работы оборудования, сбросом неисправностей и другими операциями управления, а параметры работы оборудования и записи операций также можно просматривать на сенсорном экране.

3. Внешнее аналоговое управление

Управляйте работой/остановкой, сбросом неисправностей, регулированием напряжения и тока оборудования через внешний аналоговый интерфейс, а также контролируйте напряжение питания, ток, рабочее состояние и состояние неисправности.

4. Управление по умолчанию

В этом режиме управления оборудованием электропитания можно управлять с помощью панели управления, управления связью и внешнего аналогового управления.

Функция аварийной остановки

Оборудование электропитания имеет функцию аварийной остановки. В случае чрезвычайной ситуации оно может остановить выходную мощность с помощью кнопки аварийной остановки, интерфейса связи и внешнего интерфейса управления на панели управления.

Защитное устройство

Оборудование источника питания имеет защиту на входе, защиту от перегрузки по току на выходе, защиту от перенапряжения на выходе, защиту от перегрева силового устройства, защиту от перегрузки по току IGBT, а также программируемые OCP, OVP и OPP.

Функция саморазряда

Выходная клемма блока питания имеет функцию саморазряда. После того, как блок питания прекращает выдачу, блок питания может снизить напряжение на выходной клемме ниже безопасного напряжения в течение 30 секунд.

Нормальная работа.
