1. Технология интеллектуального управления с двумя процессорами и одним чипом, микрокомпьютерное управление, гуманизированный дизайн
2. Выходной сигнал переменного тока с чистой синусоидой высокого качества, с большой нагрузочной способностью, широким диапазоном применения.
3. Благодаря совершенной функции защиты значительно повышается надежность.
4. Принять централизованное управление ЦП и технологию SMT
5. Стабильная работа, низкий уровень искажений, отсутствие шума, отсутствие загрязнения, высокая устойчивость к ударным нагрузкам, простота в эксплуатации, длительный срок службы, рабочее состояние ЖК-дисплея/светодиодного меню панели.
6. Трехступенчатая функция зарядки с выбором типа аккумулятора (опция)
7. Защита от перенапряжения и пониженного напряжения аккумулятора
8. Автоматическое преобразование государственной сетки (необязательно)
9. Он может автоматически возобновлять работу после понижения или повышения напряжения до нормального.
10. Высокая эффективность преобразования, высокая мгновенная мощность и низкие потери нагрузки.
11. Возможность подключения генератора и внешнего аккумулятора.

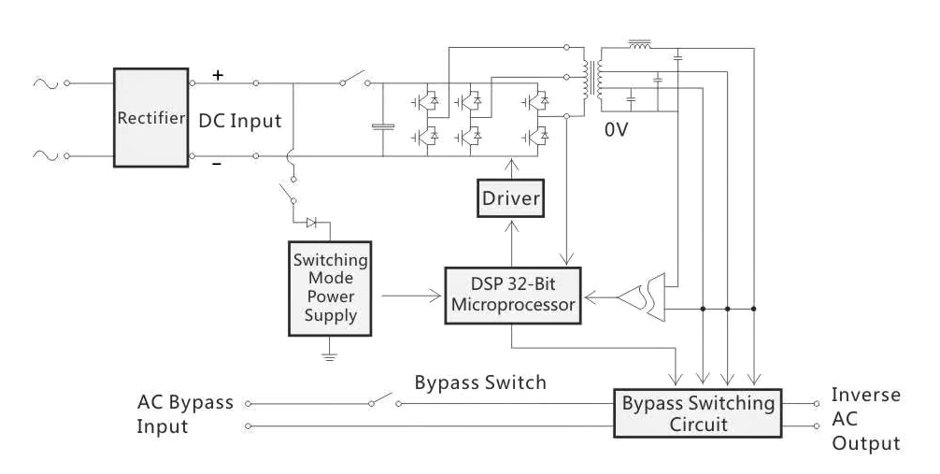

Диаграмма:
Описание автономного инвертора 3 кВт-20 кВт, трехфазного. Технические параметры:
| Mode | XYH-3000T | XYH-5000T | XYH-6000T | XYH-8000T | XYH-10000T | XYH-15000T | XYH-20000T |
| Rated power | 3kw | 5kw | 6kw | 8kw | 10kw | 15kw | 20kw |
| Max. discharge current | 81.7A | 136A | 163A | 109A | 136A | 163A | 136A |
| Input Battery Voltage | 48V | 48V | 48V | 96V | 96V | 120V | 192V |
| Input grid AC voltage | 380/400/415Vac 50/60hz | ||||||
| Output AC voltage | Three-phase 380/400/415Vac | ||||||
| Output current | 4.5A*3 | 7.6A*3 | 9A*3 | 12A*3 | 15A*3 | 23A*3 | 30A*3 |
| Output frequency | 50/60hz | ||||||
| Size(W*L*H)mm | 350*600*650 | 350*600*650 | 350*600*650 | 400*700*740 | 400*700*740 | 400*700*740 | 400*700*850 |
| Weight(Kg) | 73 | 83 | 90 | 100 | 125 | 143 | 150 |
| General data | |||||||
| Conversion time | 20ms~1s | ||||||
| Nominal voltage | ±1%（Steady state load），±3%（Load fluctuation） | ||||||
| Output waveform | Pure sine wave | ||||||
| Current peak ratio | 3：1 MAX | ||||||
| THD | Linear load < 3%; nonlinear load < 5% | ||||||
| Standby power | <20W | ||||||
| Overload capacity | >120%10s; >150%:5ms | ||||||
| Protective function | ＜±5% | ||||||
| Inversion efficiency | >94% | ||||||
| Balance load voltage | ＜±1%；＜±5%（Unbalanced load voltage） | ||||||
| Protect function | Undervoltage protection of battery,state grid over voltage and undervoltage,inverter overload.overvoltage,over temperature,short circuit,automatic recovery after over voltage and undervoltage changing to normal. | ||||||
| communication interface | RS232，（485、Remote Control,Options） | ||||||
| Operating temperature | -10～60℃ | ||||||
| Relative humidity (non condensing) | 30%～90% | ||||||
| Operating altitude | ＜1000Meters（every increased 1000Meters decrease power1%，highest5000Meters） | ||||||
| （maximum） | |||||||
| cooling method | Forced air cooling | ||||||
| Noise | ≤55dB（Depending on load and temperature）Distance to machine1M | ||||||
| Easy maintenance | The front / upper / left and right sides can be opened. | ||||||
Описание автономного инвертора 30 кВт-200 кВт, трехфазного. Технические параметры:
| Mode | XYH-30000T | XYH-50000T | XYH-60000T | XYH-80000T | XYH-100000T | XYH-150000T | XYH-200000T |
| Rated power | 30kw | 50kw | 60kw | 80kw | 100kw | 150kw | 200kw |
| Max. discharge current | 163A | 182A | 206A | 213A | 266A | 399A | 531A |
| Input Battery Voltage | 240V | 360V | 384V | 384V | 384V | 384V | 384V |
| Input grid AC voltage | 380/400/415Vac 50/60hz | ||||||
| Output AC voltage | Three-phase 380/400/415Vac | ||||||
| Output current | 45A*3 | 75A*3 | 91A*3 | 121A*3 | 151A*3 | 227A*3 | 303A*3 |
| Output frequency | 50/60hz | ||||||
| Size(W*L*H)mm | 600*700*1360 | 600*800*1800 | 600*800*1800 | 700*800*1960 | 700*800*1960 | 700*800*2200 | 800*1000*2200 |
| Weight(Kg) | 298 | 380 | 390 | 470 | 578 | 700 | 1400 |
| General data | |||||||
| Conversion time | 20ms~1s | ||||||
| Nominal voltage | ±1%（Steady state load），±3%（Load fluctuation） | ||||||
| Output waveform | Pure sine wave | ||||||
| Current peak ratio | 3：1 MAX | ||||||
| THD | Linear load < 3%; nonlinear load < 5% | ||||||
| Standby power | <20W | ||||||
| Overload capacity | >120%10s; >150%:5ms | ||||||
| Protective function | ＜±5% | ||||||
| Inversion efficiency | >94% | ||||||
| Balance load voltage | ＜±1%；＜±5%（Unbalanced load voltage） | ||||||
| Protect function | Undervoltage protection of battery,state grid over voltage and undervoltage,inverter overload.overvoltage,over temperature,short circuit,automatic recovery after over voltage and undervoltage changing to normal. | ||||||
| communication interface | RS232，（485、Remote Control,Options） | ||||||
| Operating temperature | -10～60℃ | ||||||
| Relative humidity (non condensing) | 30%～90% | ||||||
| Operating altitude | ＜1000Meters（every increased 1000Meters decrease power1%，highest5000Meters） | ||||||
| （maximum） | |||||||
| cooling method | Forced air cooling | ||||||
| Noise | ≤55dB（Depending on load and temperature）Distance to machine1M | ||||||
| Easy maintenance | The front / upper / left and right sides can be opened. | ||||||
Автономный инвертор 300 кВт-3000 кВт трехфазный Описание Технические параметры:
| Model | XNSA480- 300KS | XNSA480- 500KS | XNSA480- 800KS | XNSA480- 1000KS | XNSA480- 1500KS | XNSA480- 3000KS | |
| DC input | Input rating voltage(Vdc) | 480 | |||||
| DC input | Input rating current(A) | 694 | 1157 | 1851 | 2314 | 3437 | 6875 |
| DC input | Input DC voltage allowing range(Vdc) | 420~800 | |||||
| AC output | Output rating capacity(KW) | 300 | 500 | 800 | 1000 | 1500 | 3000 |
| AC output | Output rating voltage and frequency | AC380V Vac, 50Hz(Three-phase four-wire) | |||||
| AC output | Output rating current(A) | 455.8 | 759.7 | 1215.5 | 1519.4 | 2279 | 4558 |
| AC output | Output voltage precision(V) | AC380V±3% | |||||
| AC output | Output frequency precision(Hz) | 50hz±0.05 | |||||
| AC output | Wave distortion(THD) | ≤1% | |||||
| AC output | Dynamic response | 3% | |||||
| AC output | Power factor(PF) | 0.8leading-1-0.8lagging, adjustable | |||||
| AC output | Overload ability | 150%,10 seconds | |||||
| AC output | Crest factor(CF) | 3:01 | |||||
| AC output | Inverted efficiency | 95% | |||||
| Insulation strength | 1500 Vac,1minute | ||||||
| Noise (1meter) | ≤55dB | ||||||
| Using condition temperature | -25℃~+55℃ | ||||||
| Humidity | 0-95%，non-condensing | ||||||
| Altitude (m) | ≤6000 | ||||||
| Protection function | Input reversing protection,input low-voltage protection,output over-load protection,output short-circuit protection, over-heat protection | ||||||
