Этот вид продукции использует специальную технологию и технологию высокочастотного электрического переключения. Он специально используется для авиационного и военного электрооборудования, такого как самолет и его переносное оборудование, радары, навигация и т. д. Он является заменой блока питания преобразования частоты. Есть регулировка напряжения и частоты ±20%, также он применяется в лабораторных и производственных линиях в качестве отладочного источника питания. Мы можем проектировать любые продукты в соответствии с требованиями клиентов в диапазоне 25-1500 Гц.

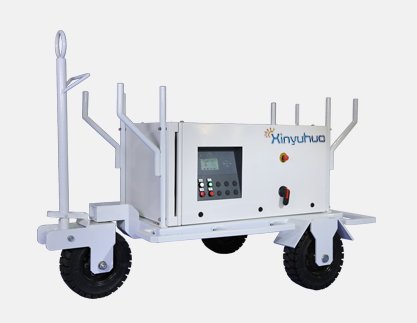

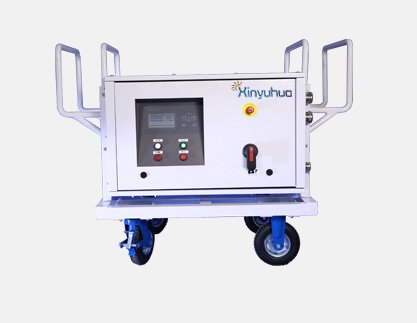

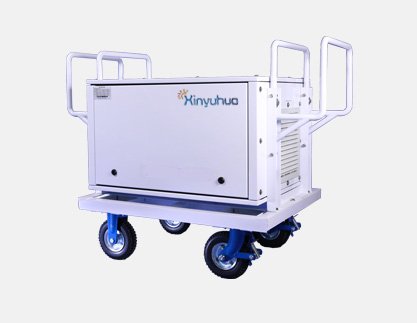

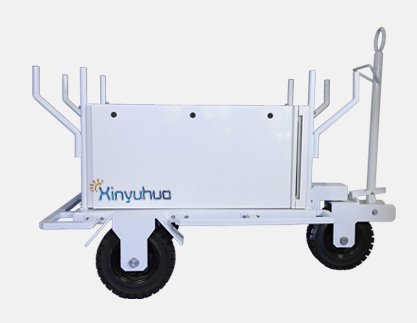

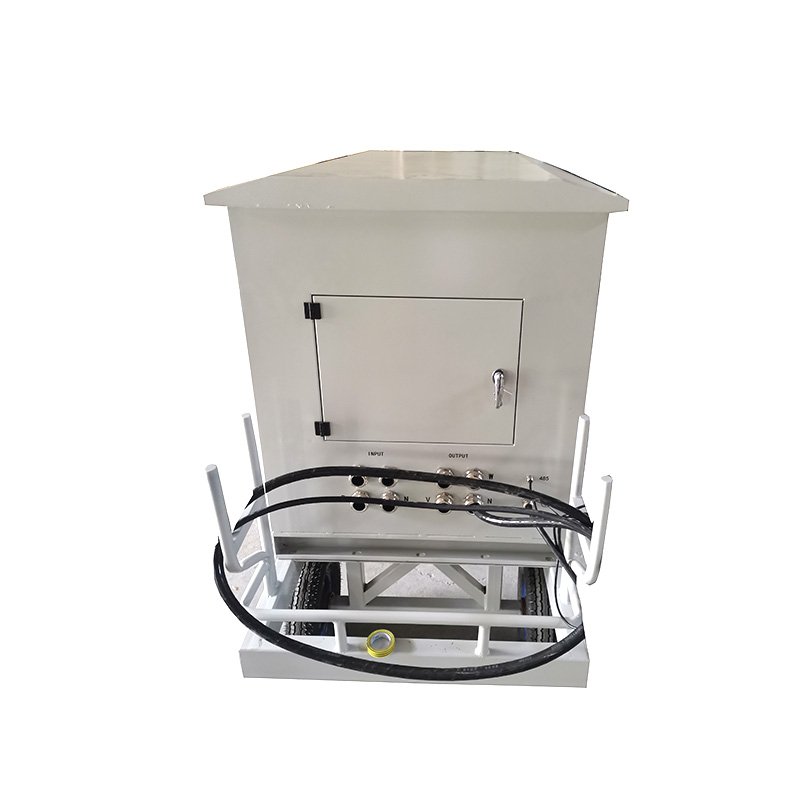

Преобразователь частоты графического процессора 400 Гц
Эксплуатационные характеристики:
★Использует передовую технологию IGBT/SPWM, малую емкость, низкий уровень шума, высокую надежность.
★Много входной помехозащищенной конструкции, входной адаптер генератора мощности
★Двойная изоляция входа и выхода, безопасность и надежность
★Выходная чистая синусоида, форма волны чистая и устойчивая
★ Идеальная функция защиты
Исполнительный стандарт:
Характеристики источника питания самолета GJB 181b-2012
GJB 572a-2006 Характеристики и общие требования к внешнему источнику питания воздушных судов
MH/T 6018-2014 наземный статический источник питания для самолетов
GJB 5189-2003 Метод испытания параметров характеристик источника питания воздушного судна
GJB 1440-92 определение и основные требования к корпусам электрического и электронного оборудования
GJB 151b-2013 требования к электромагнитному излучению и чувствительности военного оборудования и подсистем
GJB 150.8a-2009 Метод испытаний на воздействие окружающей среды для военной техники Часть 8: Испытание на воздействие дождя
GJB 150.9a-2009 Методы испытаний военного оборудования на воздействие окружающей среды. Часть 9: гигротермические испытания.
GB 5226.1-2009 Электробезопасность машин Электрооборудование машин Часть 1: Общие технические условия
GB 4793.1-2007 Требования безопасности к электрооборудованию для измерения, контроля и лабораторного использования. Часть 1: Общие требования
Параметры преобразователя частоты GPU 400HZ:
| Model | 13030 | 13060 | 13100 | 33200 | 33450 | 33600 | 331000 | 331500 | 333000 |
| Capacity | 3KVA | 6KVA | 10KVA | 20KVA | 45KVA | 60 KVA | 100KVA | 150KVA | 300KVA |
| Circuit mode | IGBT/SPWM | ||||||||
| Output frequency | 400Hz/300~500Hz | ||||||||
| Load stability | ≤±1% | ||||||||
| Frequency stability | ≤±0.01% | ||||||||
| Input | 220V±20% | 400V±20% （45~65hz） | |||||||
| Input phase | 1phase | 3phase 4wires | |||||||
| three phases imbalance. | phase120°±2° ;phase difference<3% rated value | ||||||||
| Wave distortion | THD≤2% | ||||||||
| Outputvoltage | 3phase 4wires ;115V(200V)±20% or 21V(36V)±20% | ||||||||
| Over load ability | 125% for 30 min; 150% for 90 sec;200% for 20 sec. | ||||||||
| Protection function | ≤2mS | ||||||||
| Meter Display | Frequency、voltage、current、power、power factor 4 number display | ||||||||
| Protection function | Over voltage, over current, over temperature, over load, short circuit, and automatic alarm. | ||||||||
| Insulation reactance | 500Vdc 20MΩ | ||||||||
| Pressure endurance insulation | 1800Vac/5mA/1 minute | ||||||||
| Cooling mode | Compulsive fan cooling | ||||||||
| Protect grade | IP20/IP32(optional) | ||||||||
| Mobile function | With Trailor or without Trailor(optional) | ||||||||
| Working temperature | -20℃~50℃ | ||||||||
| Relative humidity | 0-90%（No condensation） | ||||||||
| Altitude | 1500 meters | ||||||||
| Dimension(W×L×H)mm | 660×400×800 | 830×450×1100 | 520×1160×1370 | 600×1320×1440 | 1850×1100×1750 | ||||

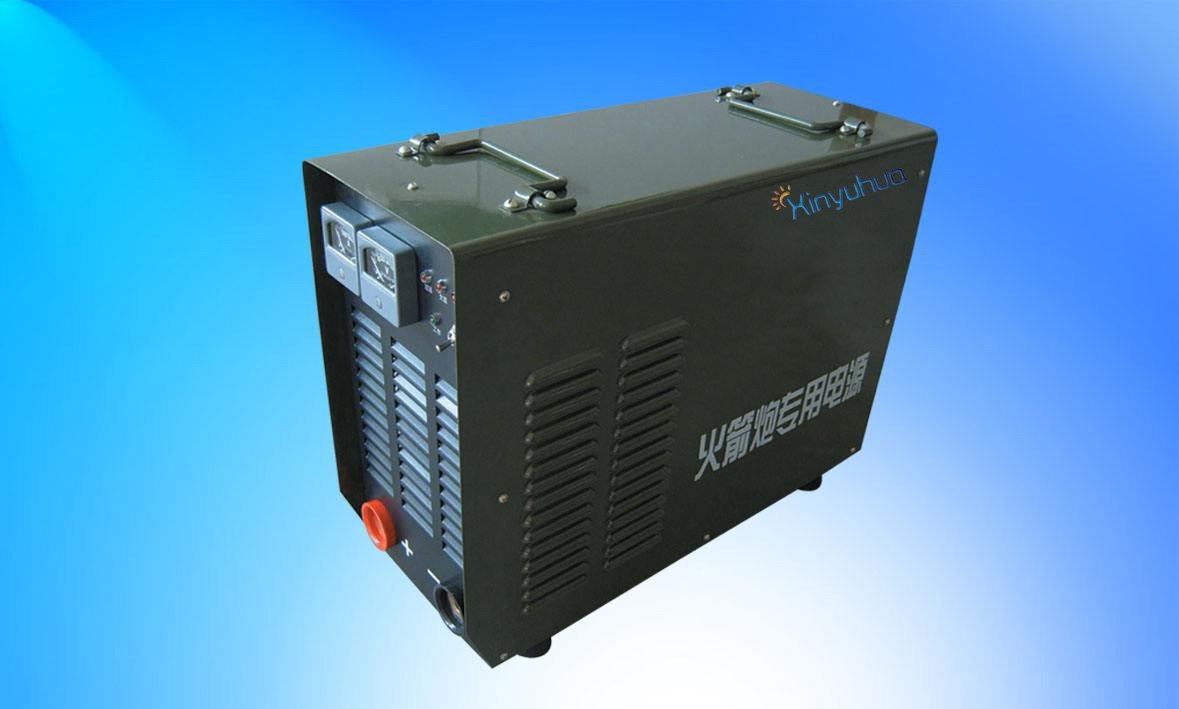

28V DC power supply/retifier
This series products adopt high frequency electronic switch changing technology,design and manufacture for air and military electrical equipment of 28.5V DC switch power,it a product instead of thyristor-controlled DC Source.
Application:
It can be used in aircraft and on-board equipment, radar, navigation and other electronic equipment military,and other needs 28.5V or 24V DC power supply field.And for all panzer and tanks, planes, guns, the power to start using.
Performance characteristics:
★Power devices using a new generation of IGBT,use of IGBT switching mode high-frequency low-loss characteristics,complete energy conversion, with a small size, light weight, high efficiency, high reliability
★Current-mode control with full-bridge conversion, PWM control, and slope compensation technique, without anti-bias magnetic capacitors in series, with fast dynamic response, shock load capability, the advantages of a reliable over-current protection
★Intelligent monitoring using micro-chip computer to complete the power of intelligent control, LED / LCD panel display power supply operation parameters and working conditions; with a self-diagnostic features ,can remember the recent failures, improve maintainability
★Functional units and components, all designed to be modular structure, via the components of series expansion, small size, high efficiency, reliability and good maintainability
★Machine with 19 "standard chassis structure, either alone or rack can be installed
Technic parameter:
| Type | XYH28-50 | XYH28-100 | XYH28-200 | XYH28-400 | XYH28-800 | XYH28-1000 | XYH28-1500 | XYH28-2000 | |
| Circuit mode | High frequency switching mode | ||||||||
| Input | Phase | Single-phase wire + earth wire | Three-phase three-wire or three-phase four-wire | ||||||
| Voltage | 230V±15% | 230/400V±15% | |||||||
| Frequency | 45~65Hz | ||||||||
| Output | Voltage | Rated voltage 28Vdc / 5Vdc~40Vdc adjustable | |||||||
| Voltage stability | ≤0.1% | ≤0.3% | |||||||
| Current | 50A | 100A | 200A | 400A | 800A | 1000A | 1500A | 2000A | |
| Wave voltage | ≤100mv | 250mv | |||||||
| Voltage meter | 3Semi-Digital meter(28.0V) | 3Semi-Digital meter(28.0V) or 4 Semi-Digital meter(28.00V) | |||||||
| Current meter | 3 Semi-Digital meter(0.1A) | 3 Semi-Digital meter(28.0V) or 4 Semi-Digital meter(28.00V) | |||||||
| Remote compensate function | With remote voltage compensation function (0 ~ 2V) | ||||||||
| Load | Any kinds of load | ||||||||
| Protection | With over-voltage (32 ~ 35V), over-current, over temperature, short circuit (three-phase input, with phase protection) | ||||||||
| Cooling | Fan forced cooling | ||||||||
| Working environment | Temperature: -20 ℃ ~ +50 ℃, Humidity: 0 ~ 90% (non-condensing), continuous work, anti-dust (carbon brush powder and dust) | ||||||||
| Noise | ≤55dB | ||||||||
| Pressure | Input on the shell AC1500V/1min, no flash over breakdown phenomenon (to determine current 10mA) | ||||||||
| Insulation resistance | The output of the case ≥ 10MΩ (500V shake table) | ||||||||
| Protect grade | IP20/IP32(optional) | ||||||||
| Mobile | With/without Trailer(optional) | ||||||||
| Circuit mode | PWM Width modulation switching mode | ||||||||
| Structure mode | Rack | Ark | Ark (From the drawer-type modules) | ||||||
| Demension(L*W*Hmm) | 360*240*160 | 360*440*160 | 520*430*740 | 620*430*880 | 650*610*1550 | 650*610*1750 | 750*710*1550 | 750*710*1950 | |
| Output mode | Terminal | ||||||||
