Customized Static Frequency Converters for Stable Power Solutions

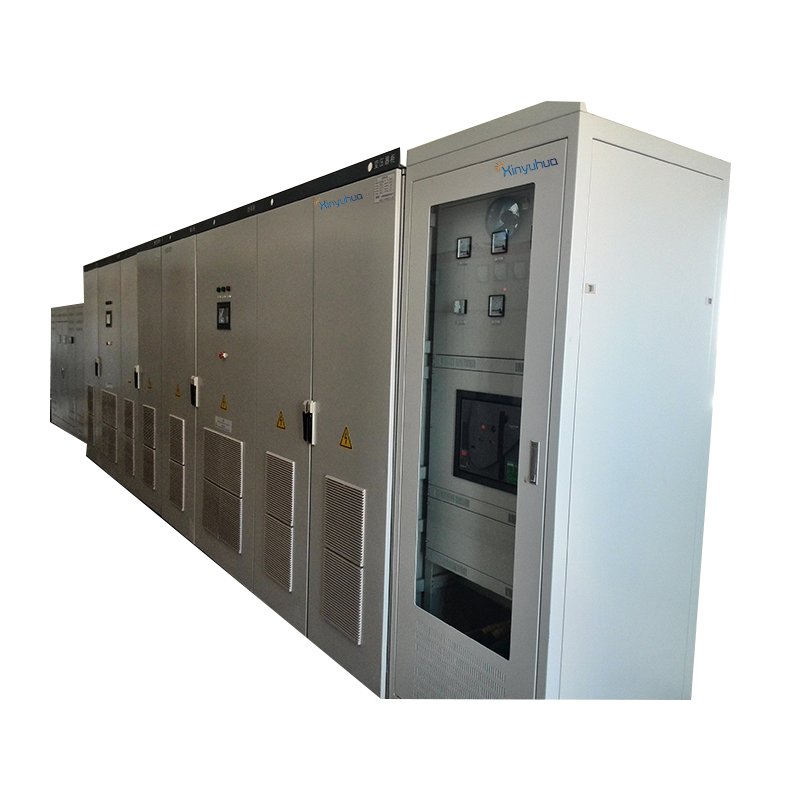

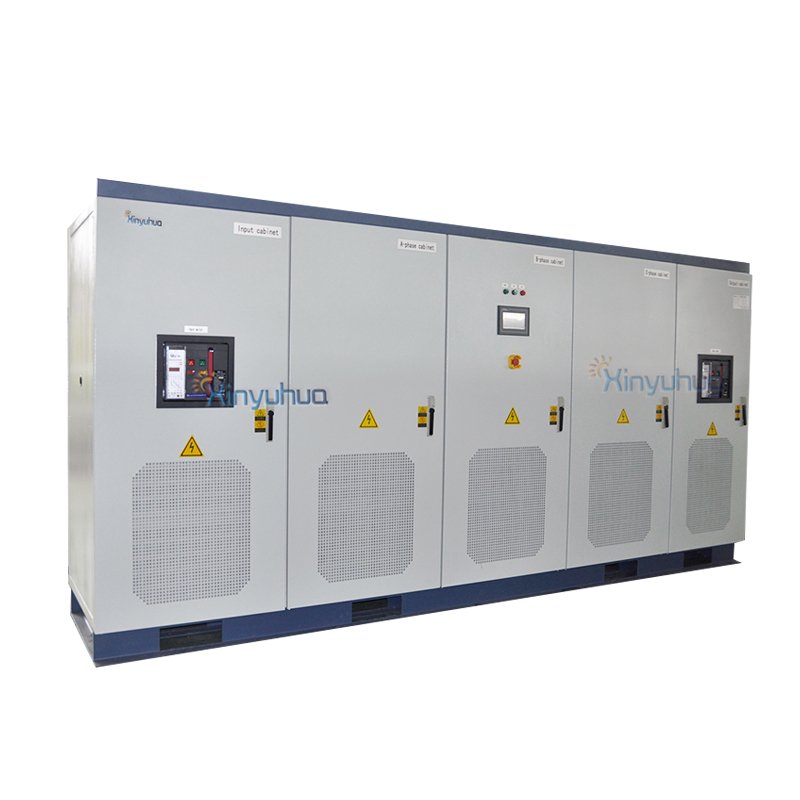

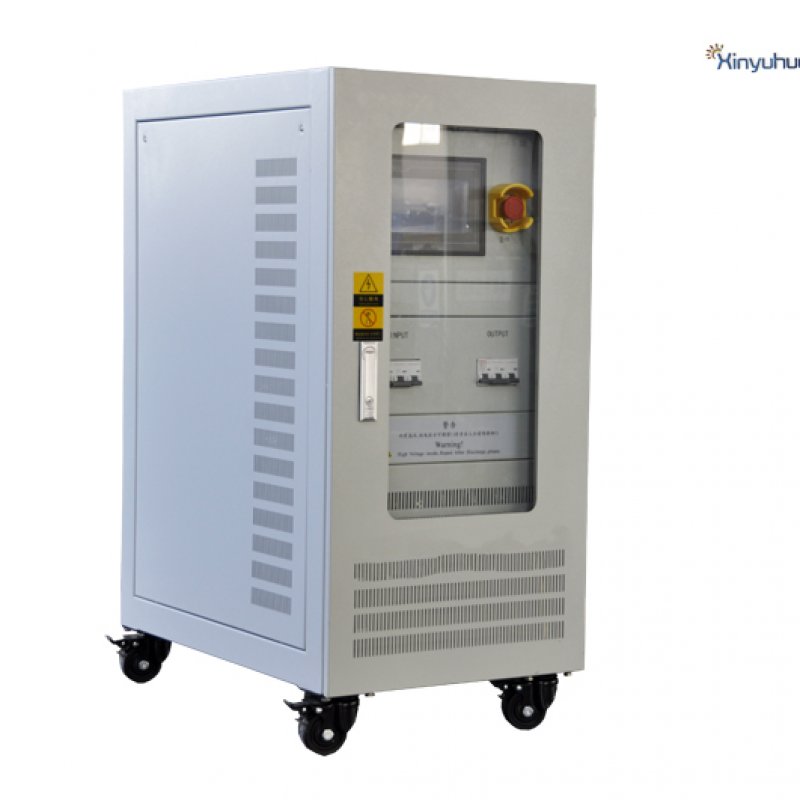

Статический преобразователь частоты XINYUHUA

XINYUHUA — это мировой производитель, специализирующийся на проектировании и производстве преобразователей частоты. Продукция отличается высокой надежностью, является результатом самых передовых технологий в аэрокосмической и военной промышленности. Макс. мощность: 10000 кВА.

1. Предыстория разработки

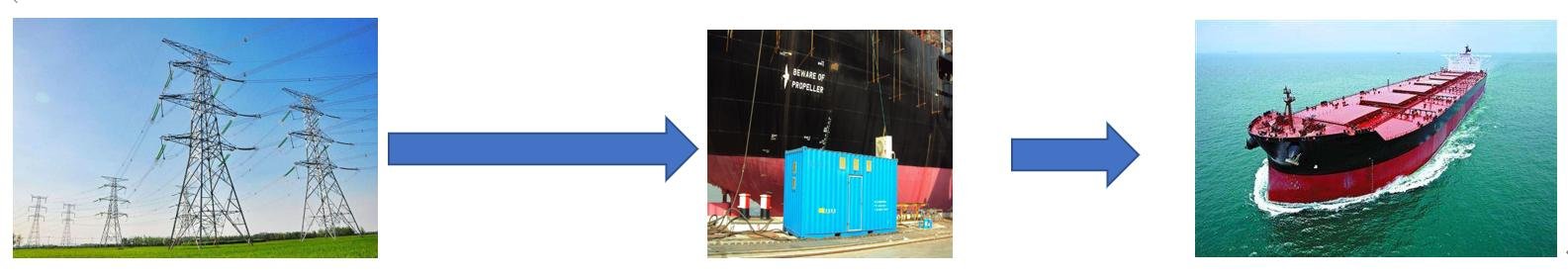

Поскольку во всем мире частота не одинакова, наша технология статического преобразователя частоты была разработана для преодоления разрыва в современных промышленных условиях, где оборудование имеет разное напряжение и частоту. Она обеспечивает экономичное решение для преобразования мощности с частот 60 Гц и 50 Гц. В основном суда используют электричество 440/690 В переменного тока .60 Гц, но государственная сеть имеет 400 В переменного тока/50 Гц, поэтому ее нельзя использовать напрямую. В прошлом не только из-за расхода топлива, шума, но и из-за низкого качества выходной электроэнергии приходилось использовать роторный преобразователь частоты. Статический преобразователь частоты 60 Гц с передовой технологией преобразователя SPWM. По сравнению с дизельным генератором он не только экономит 30% затрат, но и защищает окружающую среду и выдает чистую качественную электроэнергию.

2.Обзор продукта

Статический преобразователь частоты серии XINYUHUA с технологией преобразования IGBT и цифровой обработкой преобразует напряжение 400 В / 50 Гц трехфазное в 440 В ~ 480 В / 60 Гц. Он широко используется на кораблях, в судостроении, гаражах, на платформах и причалах, где необходимо преобразовать промышленное электричество 50 Гц в высококачественное электричество 60 Гц.

Статический преобразователь частоты серии XINYUHUA использует канадскую технологию высокопроизводительного преобразователя. Печатная плата печатной платы использует процесс отверждения покрытия, а выходной трансформатор использует общую вакуумную пропитку изоляционной краски и распыление высокотемпературной защитной краски, которая имеет высокий уровень изоляции и защитную способность. Влаго- и пыленепроницаемость - IP54. Корпус шкафа использует распылительную обработку, поэтому класс защиты достигает IP22. Корпус, в котором устанавливается кондиционер, может использовать полностью закрытое шасси, класс защиты может быть IP54, что полностью соответствует стандартам сертификации морской продукции Классификационного общества CCS.

Основные характеристики и гибкость

Высокая доступность системы за счет усовершенствованной избыточности силового модуля

Способность обеспечивать выходную устойчивость к входным помехам (к провалам напряжения и сдвигам частоты)

Выпрямитель с единичным коэффициентом мощности и коэффициентом нелинейных искажений <3% обеспечивает более низкие гармоники

Приспособлен к жестким ограничениям пространства

Минимальные затраты на эксплуатацию и обслуживание

Защищает чувствительные и дорогостоящие грузы

Чистое синусоидальное выходное напряжение

Коэффициент мощности, равный единице, синусоида, активная конструкция выпрямителя

Модульная конструкция, обеспечивающая высокую надежность и короткие сроки ремонта

Полностью изолированное подключение переменного тока с использованием выходного трансформатора

Доступен широкий диапазон напряжений, 50 Гц и 60 Гц

Компактная конструкция

Внутренний веб-сервер и Mod-bus TCP позволяют осуществлять удаленный мониторинг

Компенсация падения напряжения на выходном кабеле

Возможность плавного переключения генератора (синхронизация)

Эмуляция генератора и распределение нагрузки

Типичные применения

50–60 Гц или 60–50 Гц промышленные применения

Преобразователь на причале позволяет отключать генераторы во время нахождения в порту для экономии топлива и предотвращения загрязнения окружающей среды.

Замена мотор-генераторных установок

В качестве чистого источника питания для изоляции нестабильной сети от критической нагрузки.

3. Структура модулей статического преобразователя частоты XINYUHUA:

Модули статического преобразователя частоты XINYUHUA содержат IGBT, SMPS, радиатор, электролиз, емкость, плату драйвера, медную пластину и т. д. Модули используют технологию преобразователя IGBT, с такими преимуществами, как высокая надежность, малая емкость, большая экономия материалов, легкий вес, легкость перемещения. В конструкции конструкции он объединяет коммутатор питания и модуль M57962AL, что позволяет сэкономить больше места и получить большую мощность. Это снизит стоимость на 50% по сравнению с аналогичными продуктами, производимыми другими странами. Это повышает надежность системы, а также более равномерно распределенную, более компактную структуру, элегантную и красивую.

A.Высокая надежность:

Основные компоненты используют оригинальный немецкий модуль преобразователя Infineon IGBT, а защита привода использует оригинальный Infineon. Идеальный привод обеспечивает надежную работу всей системы.

B.Быстрый динамический отклик (патентованная технология):

Двойная замкнутая цепь обратной связи, внутренний контур тока обеспечивает нелинейное искажение формы волны нагрузки; падение напряжения внешнего контура составляет менее 1% при внезапном давлении нагрузки. Скорость реакции составляет менее 2 мс.

C. Хороший интерфейс человек-компьютер, высокая точность измерений:

Напряжение, ток, частота, мощность и коэффициент мощности, четырехоконный измерительный дисплей. Мы используем известных производителей счетчиков и класс точности 0,5.

D. Высокая перегрузочная способность:

Применение силового устройства разумно. Оно может выдерживать удар тока в 2 раза больше номинального и не вызовет падения напряжения.

E.Отличная стабильность:

Стабильность частоты составляет ≤ 0,01%, выходная частота создается кварцевым генератором, который производит удары, поэтому она очень стабильна и точна.

F.Полное цифровое управление:

Использование однокристального микрокомпьютера AVR в качестве центрального блока управления. Мощные вычислительные возможности большинства традиционных аппаратных средств управления заменены программным обеспечением, отображение статуса на виду.

4. Статический преобразователь частоты с использованием технологии управления DSP с интеллектуальным управлением и автоматизацией:

С 7-дюймовым сенсорным ЖК-дисплеем, может контролировать и отображать рабочее состояние статического преобразователя частоты, параметры, электроэнергию генератора, тип ошибки.

B. Используя протокол связи Modbus, соответствующий программному обеспечению для мониторинга ПК, можно осуществлять удаленный мониторинг с помощью компьютера.

(можно осуществлять удаленный мониторинг запуска и остановки преобразователя в режиме реального времени, отображать состояние работы преобразователя частоты, параметры, электроэнергию генератора, тип ошибки с помощью компьютера)

Modbus имеет следующие характеристики:

(1) стандартный, открытый, бесплатный, пользователи могут безопасно использовать протокол Modbus, не нужно платить лицензионный сбор, не будет нарушать права интеллектуальной собственности.

(2) Modbus может поддерживать различные электрические интерфейсы, такие как RS-232, RS-485 и т. д., а также может передавать данные по различным средам, таким как витая пара, оптоволокно, беспроводная связь.

(3) Формат кадра Modbus прост, компактен, понятен. Пользователю легко работать.

C. С технологией управления DSP, которая имеет преимущества быстрой скорости вычислений и высокой точности; чип DSP усиливает управление питанием, снижая энергопотребление.

D. с чипом DSP, который интегрирует периферийную схему во внутреннюю микросхему, может достичь точного управления, схема может реализовать полную цифровую схему, сильную способность против помех, простую отладку и обслуживание, низкую частоту отказов. Необходимо только обновить алгоритм управления программным обеспечением, можно быстро улучшить производительность продукта;

E. Микропроцессор на печатной плате — это многоцелевое программируемое устройство, которое принимает цифровые данные в качестве входных данных, обрабатывает их в соответствии с инструкциями, хранящимися в его памяти, и выдает результаты в качестве выходных данных. Это пример  последовательной цифровой логики , поскольку он имеет внутреннюю память. Микропроцессор делает преобразователь более интеллектуальным и автоматизирует

Технические параметры:

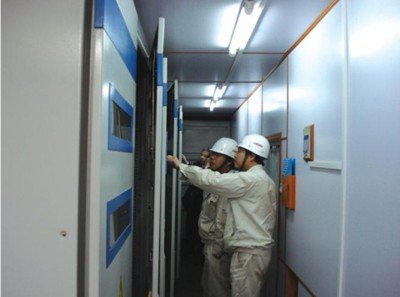

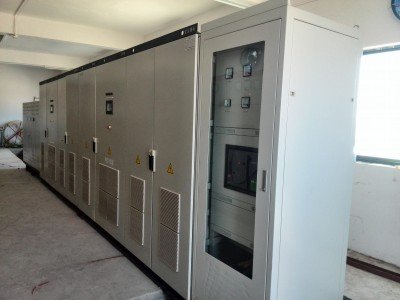

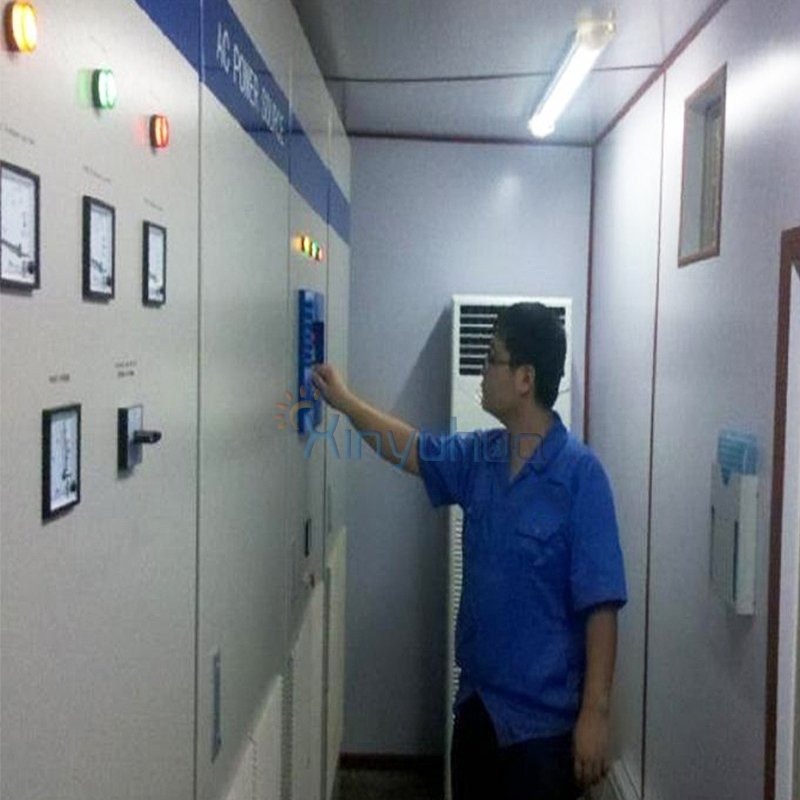

Сайт пользователя:

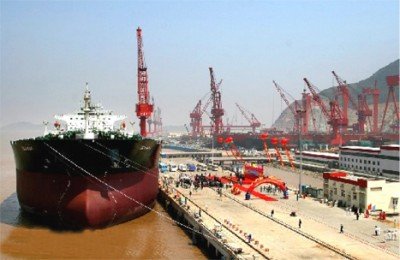

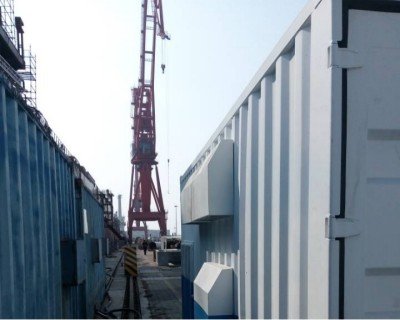

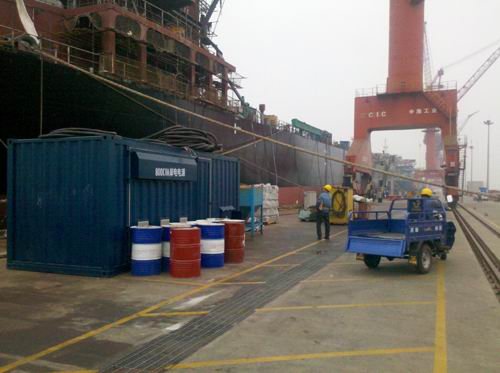

5000Kva SFC used in Zhonghang shipyard China	10000Kva SFC used in Zhonghai shipyard
8000Kva SFC used in Jiangsu Yangzixinfu shipyard	4800Kva SFC used in Jinhaiwan Zhoushan Zhejiang

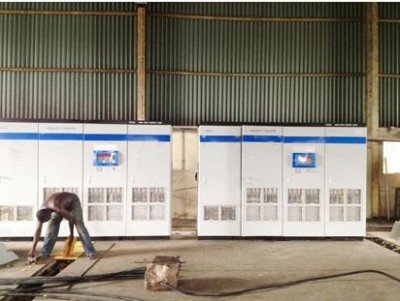

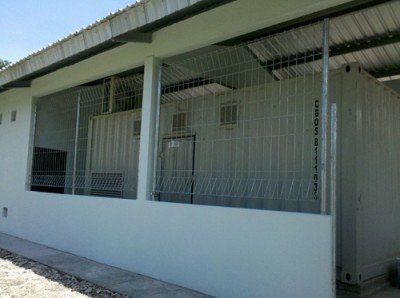

1600Kva SFC used in a navy port of Nigeria	4000Kva SFC used in Indonesia' s navy port
